Сообщений в теме: 15

[Летчик]

Приветствую коллеги!

Пару недель назад мной был проведен тест радиуса действия DX6i + AR6100E, решил поделиться результатом.

Дано:
1. Приемник AR6100 питание через BEC регулятора, 2sLipo на борту, внутри модели, в положении - "а хрен его знает как там он, как его усы и в куче проводов сам по уши" - короче жесть.
2. Приемник далеко не первой свежести, усы одеты в термоусадку, корни усов, куда они припаяны на плату, закреплены хорошенько термоклеем из термопистолета. Падал, коцался корпус и т.п. Версия 1.6
3. Самолет полностью снаряжен, выставлен на лоджию. 8 этаж. Лоджия застеклена. Стекла заледенели, не стеклопакеты... Температура на балконе -5С
4. На улице -8С ветра особо нет. По ощущениям рук без перчаток не особо холодно, может привык.
5. Городская застройка. В квартире в т.ч. на ложджии ловится 2 видеоняни 2,4 ГГц от соседей. То есть эфир грязный, скажем так.
6. Передатчик DX6i питание штатное, фирменные 4хАА. Только сейчас увидел, что в меню стояла мощность EU - жесть-2!!! На экране напряжение 5,2V
7. Проделал путь в зоне прямой видимости 500 метров! Дальше улица делает поворот и прямая видимость нарушается. Нарушать не стал, и так далеко отошел, еле нашел балкон - жена мигала светом. Координация по рации. По воздуху расстояние больше, лень считать.
8. Отойдя на данное расстояние, был включен передатчик. Подождал секунд 5-7.. начинаю включать газ и двигать элеронами. Антенна вертикально вверх, не сложена. Частота при включении аппаратуры выбиралась исходя из эфирной обстановки места нахождения передатчика, а не приемника! Согласитесь это нештатная ситауция, плюс ко всему, учитывая грязь в эфире, см. п. 5


Результат: Газ (обороты) набирает ровно, элероны двигаются ровно - сообщает по рации женушка. Я доволен ))))))) Потери связи НЕТ!

Спасибо за внимание Комментарии?

[pakhom]

Меряйте в стационаре скока хОчете... А в небо поднять? Слабо?

[Dimon372]

Где-то я это уже читал

коментарии:все работает - это хорошо.
У меня 3 приемника. пара 6100 и 6200. Пока все работают исправно. Дальность полетов небольшая.
Думаю метров 300 максимум. Дальше не видать нифига.

Проверить дальность по земле можно проще. Оставляете человека с включенным самолетом, садитесь в машину и отъезжаете.
Дальность меряете по одометру. Связь - сотовая

[Летчик]

Для полетов по камере 300 м это мало, так что 500 это гарантированный минимум. Дальше видео будет с помехами, а патч пока тащить неохота.

Тест был просто для себя, что бы понять не по наслышке, как оно работает. Ниразу не разочаровался что купил Спектрум. Хорошая аппа!

[pakhom]

Ниразу не разочаровался что купил Спектрум. Хорошая аппа!

Никто и не говорит, что плохая Просто тест не совсем корректен...

[Летчик]

Вы считаете что жесткие условия проведения этого теста на 500м в городе не смогут гарантировать управляемость на 500м в поле???

Сообщение отредактировал Летчик: 05 Mar 2009 - 14:52

[pilon747]

Т.е если дальность 500 м значит что мощность передатчика 100 мВт получается? Как  у Турниги и Флайская...тогда зачем переплачивать?

[egunak95]

Т.е если дальность 500 м значит что мощность передатчика 100 мВт получается? Как  у Турниги и Флайская...тогда зачем переплачивать?

Я измерял мощность разных передатчиков и модулей. На моем канале можно найти эти измерения, как пример вот: Измерение выходной мощности радиопередатчика JR DSX9 Spektrum 2006 год выпуска. Ссылка видео: https://youtu.be/6ZBTFZsKJeI . Измерения выполнены преобразователем  Keysight U2021XA (ГРСИ № 56692-14 поверка ФБУ Тест-С.Пб от 02.08.2019), ПО BenchVue. Характеристики преобразователя можно найти в Федеральном информационном фонде по номеру ГРСИ. Результат измерения пиковой мощности 145 мВт (21 дБм) , средней 30 мВт (14 дБм).

[egunak95]

Т.е если дальность 500 м значит что мощность передатчика 100 мВт получается? Как  у Турниги и Флайская...тогда зачем переплачивать?

Измерение выходной мощности радиомодуля R9M. Видео тут: https://youtu.be/ezKaAmG9zTY Измерение пиковой выходной мощности радиомодулей R9M и Multiprotocol JP4IN1 TX Module по «паспорту 22 дБм» и с добавлением усилителей мощности (бустер). Ссылка на видео: https://youtu.be/6dK47gOHYBQ Качество видео невысокое потому что снимал на видеорегистратор.

Сообщение отредактировал egunak95: 31 Dec 2024 - 12:47

[egunak95]

Измерение пиковой выходной мощности радиомодуля R9M прошивка FLEX_20190201  Ссылка на видео: https://youtu.be/s4A2VidCvi4 .

 Измерения выполнены преобразователем  Keysight U2021XA (ГРСИ № 56692-14 поверка ФБУ Тест-С.Пб от 02.08.2019 годен до 01.08.2020, аттенюаторы (калиброваны в ФБУ «Тест-С.Пб» ) – 10 дВм 6,0 ГГц 1 Вт и 3 дВм 6,0 ГГц 1 Вт,  ПО BenchVue. Измерения R9M выполнены для диапазонов частот EU, FCC, 868 ГГц и 915 ГГц, выходные мощности 10, 100, 500 мВт и режим адаптивной мощности до 1 Вт. Измеренные значения пиковой мощности для частотных диапазонов:

915MHz 8,80, 63,8 , 289,9 500 мВт;

868 MHz 10,4, 60,0, 270, 450 мВт;

EU 9 (25 8ch), 63,8 (25 16ch), 288 (no tele), 497 (no tele) мВт;

FCC 9,0, 63,7, 288, 490 мВт.





Измерение пиковой выходной мощности радиомодуля Multiprotocol JP4IN1 TX Module прошивка multi-stm-opentx-aetr-inv-v1.3.0.53.bin.

Ссылка на видео: https://youtu.be/PgYo8K_W0L4

  Измеренная пиковая мощность для протоколов:  FRSKY 43 мВт, FLysky 60 мВт, BAYNG 68мВт, MJXQ 63 мВт, DSM2 60мВт.

[egunak95]

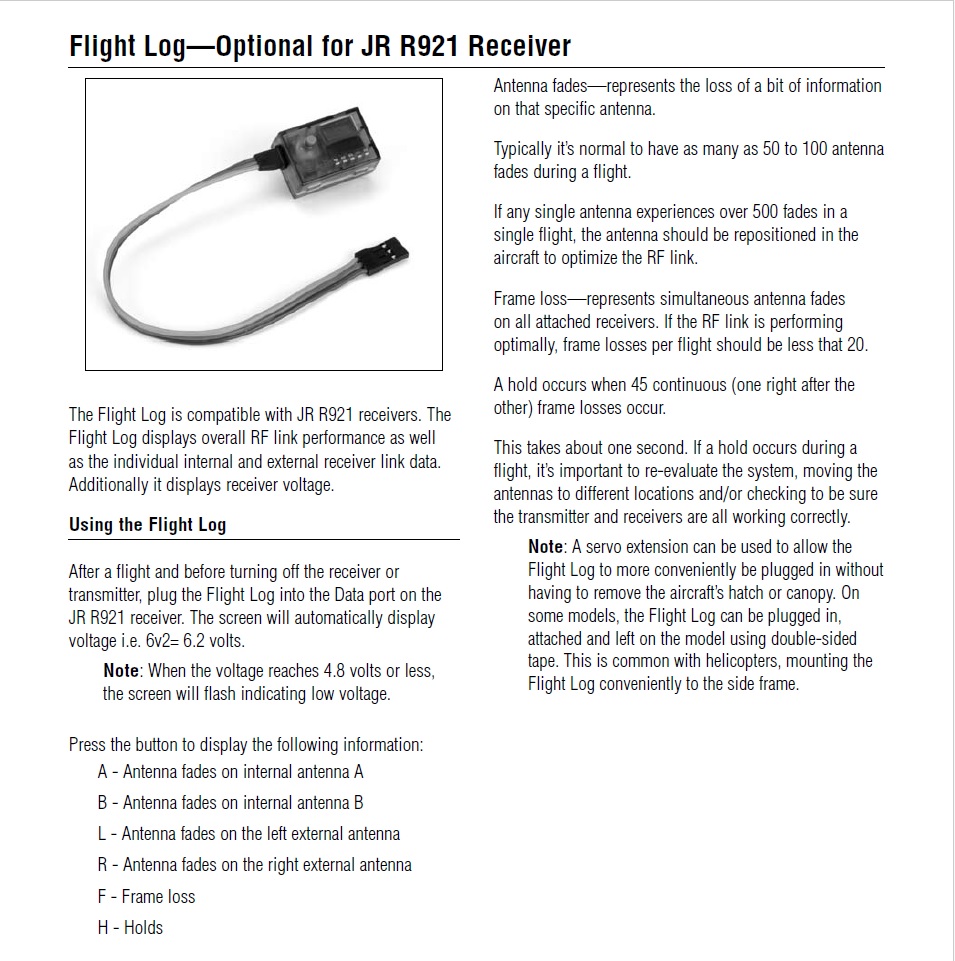

Однако у кого нет измерителя мощности, оценку качества связи можно сделать по полетному логеру, это устройство для старых систем, а в новых эта функция есть в передатчиках с телеметрией.

Прикрепленные изображения

•

[pilon747]

Однако у кого нет измерителя мощности, оценку качества связи можно сделать по полетному логеру, это устройство для старых систем, а в новых эта функция есть в передатчиках с телеметрией.

Каков принцип действия логера?

[pilon747]

Однако у кого нет измерителя мощности, оценку качества связи можно сделать по полетному логеру, это устройство для старых систем, а в новых эта функция есть в передатчиках с телеметрией.

"... является автономным устройством, основанный на GPS приемнике U-BLOX NEO-6 и производит запись, начиная от пройденного расстояния, начальную и конечную позицию, отметки время, курс и скорость ... и конечно же максимальную скорость, которую развила Ваша модель." Это про него?

[pilon747]

Однако у кого нет измерителя мощности, оценку качества связи можно сделать по полетному логеру, это устройство для старых систем, а в новых эта функция есть в передатчиках с телеметрией.

Какова марка этого флайт лога? В поиске ничего не нашел...выдает данные по приемнику и все...

[egunak95]

Каков принцип действия логера?

По каналам (саттелитам) мониторит RSSI . Тип указан тут Spektrum Flight Log | Spektrum он подходит для JR приемников. RSSI (Received Signal Strength Indicator) — это значение мощности сигнала, поступающего на антенны устройства. Также логгер определяет сколько фреймов потеряно

[egunak95]

"... является автономным устройством, основанный на GPS приемнике U-BLOX NEO-6 и производит запись, начиная от пройденного расстояния, начальную и конечную позицию, отметки время, курс и скорость ... и конечно же максимальную скорость, которую развила Ваша модель." Это про него?

Это наверно такое устройство Review: skyrc gsm-015 gps rc speed meter у меня такое тоже есть катаюсь с ним на велосипеде и проверяю скорость на моделях
