Сообщений в теме: 14

[Jupiter]

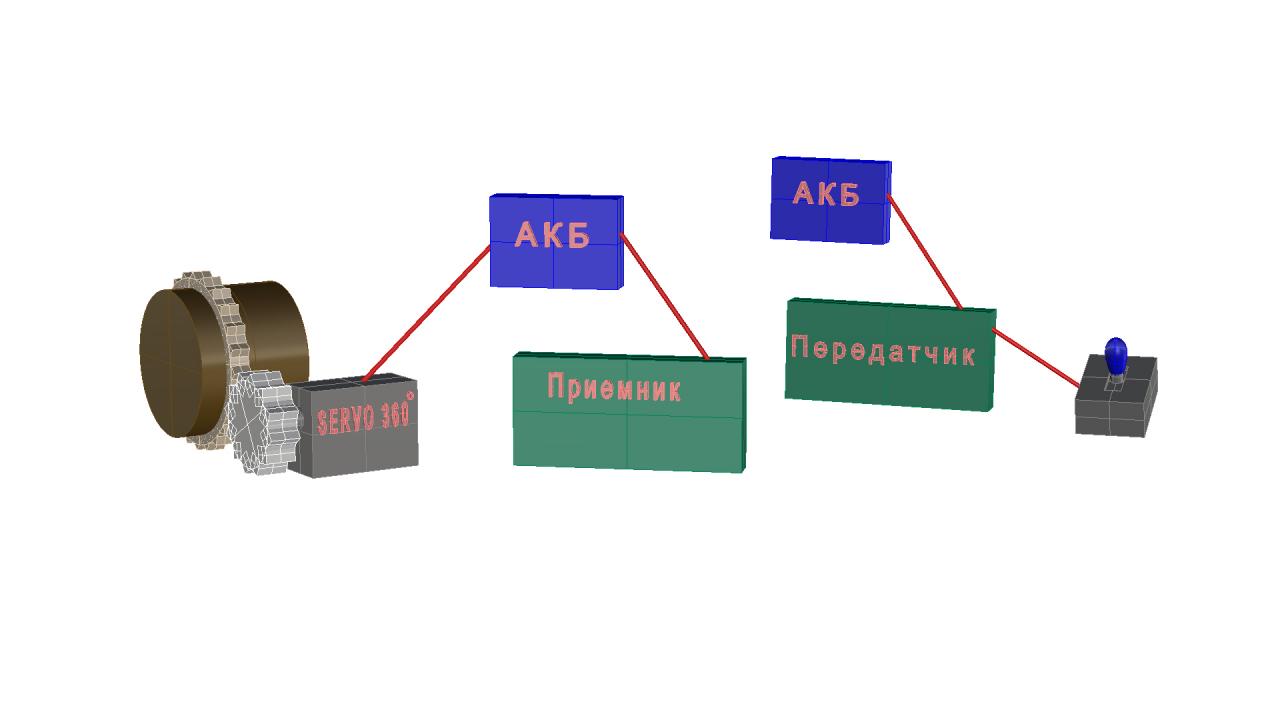

Доброго времени суток! Скажу сразу, я полный ноль в электронике( при помощи гугла все-таки не совсем полный  когда, что-то нужно, то там и ищу) но сейчас нужна конкретная помощь людей, которые разбираются в радиоаппаратуре. Далее приложил файл системы которую мне предстоит собрать. Я понимаю, что она совсем проста, но некоторые трудности я испытываю в связи с тем, что первый раз обратился к сервомошинкам и РУ. На картинке мое представление того какие комплектующие мне нужны, если чего-то не хватает, то просьба написать чего именно.

Итак, задача системы- при помощи сервопривода с зубчатым колесом поворачивать другое зубчатое колесо на 360 градусов. Управление выполняется при помощи радиоуправления. Система должна быть не дорогой и не одноразовой т.е. иметь хорошее соотношение цена/качество.  В связи с этим возникли конкретные вопросы:



1) Какой сервопривод мне нужен? (поворот на 360 градусов обязательно). По усилию сказать точно не могу, так как с серво сталкиваюсь в первый раз и если мотор будет слабоват, то заменю на более мощный.

2) Какой должен быть приемник и передатчик 2, 3, 4 или более каналов? Как я понимаю нужно 2 канала, потому что двигатель будет вращаться только в двух направлениях: влево-вправо. Ну и по другим характеристикам просьба отписать.

3) Нужна плавная работа двигателя в момент начала движения. Не будет ли серво слишком резкий? Может есть вариант не с сервомотором?

4) Какие акб нужны для такой задачи?

5) Вместо пульта управления нужен всего один стик с нейтральным положением в середине хода. Есть ли такие в продаже отдельно или придется разбирать пульт ради одного стика?

6) Что еще нужно дополнительно для дистанционного управления одним сервомотором?



Кажется все... Возможно что- то забыл спросить, но думаю для меня пока достаточно. Дистанция между приемником и передатчиком максимум 3 метра.



Ну и конечно же просьба указать на какие характеристики смотреть при выборе комплектующих, что бы они подходили друг к другу.

 Если написал не в этой ветке, просьба перенести куда следует.



Буду благодарен за любую полезную информацию и советы.





[reed]

1) Какой сервопривод мне нужен? (поворот на 360 градусов обязательно). По усилию сказать точно не могу, так как с серво сталкиваюсь в первый раз и если мотор будет слабоват, то заменю на более мощный.



Посмотрите тут, может какие-то вам подойдут.







2) Какой должен быть приемник и передатчик 2, 3, 4 или более каналов? Как я понимаю нужно 2 канала, потому что двигатель будет вращаться только в двух направлениях: влево-вправо. Ну и по другим характеристикам просьба отписать.



Для управления одним сервоприводом хватит одного канала.









3) Нужна плавная работа двигателя в момент начала движения. Не будет ли серво слишком резкий? Может есть вариант не с сервомотором?



Зависит от сервомашинки. Есть варианты с бесколлекторным низкооборотистым двигателем от какого-нибудь подвеса. Но я в этом не особо разбираюсь, не сталкивался.









4) Какие акб нужны для такой задачи?



Сервы много не жрут, в среднем до 500 мА, обычно меньше. Отсюда и требование к аккуму. 2-х баночного хватит я думаю + UBEC на 6 вольт.









5) Вместо пульта управления нужен всего один стик с нейтральным положением в середине хода. Есть ли такие в продаже отдельно или придется разбирать пульт ради одного стика?



Наверняка есть, но где брать не знаю.









6) Что еще нужно дополнительно для дистанционного управления одним сервомотором?



Вообщем-то все есть. Передатчик+приемник+аккум+UBEC (регулятор напряжения, чтобы питать приемник и сервопривод стабильным постоянным напряжением.

Сообщение отредактировал reed: 31 Oct 2013 - 12:17

[Jupiter]





6) Что еще нужно дополнительно для дистанционного управления одним сервомотором?



Вообщем-то все есть. Передатчик+приемник+аккум+UBEC (регулятор напряжения, чтобы питать приемник и сервопривод стабильным постоянным напряжением.



UBEC- это впервые вижу. это регулятор напряжения? Не подскажете в каком разделе искать в интернет магазине? и если я правильно понял, то в цепи его нужно ставить после акб?

[reed]







6) Что еще нужно дополнительно для дистанционного управления одним сервомотором?



Вообщем-то все есть. Передатчик+приемник+аккум+UBEC (регулятор напряжения, чтобы питать приемник и сервопривод стабильным постоянным напряжением.



UBEC- это впервые вижу. это регулятор напряжения? Не подскажете в каком разделе искать в интернет магазине? и если я правильно понял, то в цепи его нужно ставить после акб?





Да. Аккумулятор-->UBEC-->Приемник-->Серво.



Приемник обычно питается от 5-12 вольт и это же напряжение передает на сервы, учитывая что сервы чаще всего (за исключением HV-версий) работают в диапазоне 4.8-6 вольт, соответственно и подавать на приемник больше 6 В не стоит.



Вот UBEC например.

Сообщение отредактировал reed: 31 Oct 2013 - 13:35

[Jupiter]

Спасибо, понял про регулятор. Начинаю въезжать)))

[Янис]

Не очень понятно, что у Вас за задача. Но стоит обратить внимание на дистанционные системы управления воротами, шлагбаумами и т.п. Скорее всего можно найти готовое решение, останется только двигатель подобрать.

[WOLFIIVTII]

Озвучте конкретную задачу, тогда будет конкретная помощь... .

[Jupiter]

Задача- вращение фокусировочного кольца на довольно старом фотоаппарате. В сети есть варианты с аналоговыми сервомоторами но управление по проводам, с ру не нашел, весь день вчера убил. Поэтому и прошу помощи у людей разбирающихся в радиоаппаратуре.

[Янис]

Можно взять 2-х канальный пульт для автомоделей. Они обычно с приемником, регулятор напряжения не нужен. Приемник можно напрямую от аккумулятора запитать, в руководствах на аппаратуру есть спецификации. Остается подобрать серво по необходимому усилию. И Вам скорее всего понадобиться какой-то редуктор, потому что хода серво привода не хватит на вращение на 360.

[reed]

Можно взять 2-х канальный пульт для автомоделей. Они обычно с приемником, регулятор напряжения не нужен. Приемник можно напрямую от аккумулятора запитать, в руководствах на аппаратуру есть спецификации. Остается подобрать серво по необходимому усилию. И Вам скорее всего понадобиться какой-то редуктор, потому что хода серво привода не хватит на вращение на 360.



У приемников нет регулятора напряжения (BEC). Он конечно будет работать в диапазонах 5-12 вольт, но тоже самое напряжение будет выдавать в каналы питания серв. Уже на 7-8 вольтах есть реальный шанс зажарить обычную серву. Поэтому регулятор нужен, обязательно.



И я выше дал ссылку на сервы с углами поворота 180-360 градусов.



А вот с автомобильным пультом идея хорошая.

Сообщение отредактировал reed: 01 Nov 2013 - 15:06

[Янис]

У приемников нет регулятора напряжения (BEC). Он конечно будет работать в диапазонах 5-12 вольт, но тоже самое напряжение будет выдавать в каналы питания серв. Уже на 7-8 вольтах есть реальный шанс зажарить обычную серву. Поэтому регулятор нужен, обязательно.



И я выше дал ссылку на сервы с углами поворота 180-360 градусов.



А вот с автомобильным пультом идея хорошая.

Про сервы просмотрел. Но там все равно редуктор нужен.



Зачем человеку на регулятор тратиться, если можно аккумуляторы на 4.8 В взять.

[Янис]

Хотел сказать редуктор либо колесо на серву большое.

[Jupiter]

Нашел аппаратуру на 4 канала вместе с приемником, 800-900р стоит, это и смущает, хотя для моих целей я думаю дороже и ненужен. Единственное по качеству не знаю как покажет себя.

http://www.parkflyer.ru/product/8338/

[Jupiter]

Чуть не забыл! Еще вопросик. Вот все приемники довольно небольшие, а глядя на передатчик он выглядит огромным. Они все такие или есть меньше, например как одна плата с питанием?

[Янис]

По качеставу выбранной аппаратуры ни чего не скажу. А по размеру все примерно одинаковые.
