Один добрый человек поделился распиновкой разъема тренер-ученик передатчиков HobbyPro для подключения к симулятору. Если у вас симулятор Aerofly Professional Deluxe, то переходник сделать очень просто, подключив к проводам одного из разъемов, идущих к комплекте.
На рисунке фронтальный вид на разъем тренер-ученик (с задней стороны передатчика).

[npol]

А как рисунок увидеть?

[АлексейВикторович]

Все не так просто...
У меня Mini Dragonfly HobbyPro. Передатчик 4-х канальный.
В этом случае при предложенной схеме подключения к Aerofly PD все регуляторы начали бешено скакать.
После долгих поисков в интернете выяснил, что там используется PCM Zhen Hua протокол.
Для подключения данного передатчика к симулятору необходимо:
1) Купить разъем Com порта (мама);
2) Четырех жильный провод (я использовал от старой мышьки);
3) S-Video - штеккер.
4) Скачать программу PPJoy версии 0.83;

Теперь о кабеле
Тренерский разъем имеет вид:
по ножкам со стороны гнезда так
_1 0 п 0 2
3 0____0 4
___ппп

Соединяем напрямую:
1 - RxD - 9й контакт Com порта;
2 - GND - 5й контакт Com порта;
3 - TxD - 3й контакт Com порта;
4 - RTS - 7й контакт Com порта;

Теперь про пользование PPJoy

качаем PPJoy и инсталируем
подключаем передатчик к кому, но не включаем питание.
запустив "Configure Joysticks" из PPJoy тыкаем Add
вместо LPT выбираем виртуал джой
добавляем и закрываем
запускаем PPJoyCOM
ставим номер порта и протокол Zhen Hua ...
НЕ ЗАКРЫВАТЬ окошко, а свернуть
в Симуляторе выбрать джойстик и откалибровать
все работает

[walkera]

На каком передатчике это проверялось??

У меня валкера 39.... 6-канальный пульт.....
распаял именно так как на рисунке.... ничего не работает.....

на рисунке изображен разъем если смотреть сзади на передачтик.....

может быть наоборот это рисунок самого разъема кабеля?????
Кто так делал и у кого это работало поделитесь инфой плиз.......

[dotsent]

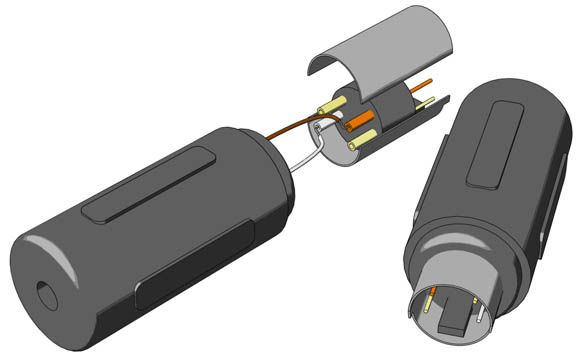

друзья! вот смотрите может так лучше будет понятно!да и еще !не забудьте вытащить кварц!!!
проверено и не на одном пульте!! как 4 канала так и 6!дерзайте!!!

Прикрепленные изображения

•

Сообщение отредактировал dotsent: 24 Jul 2006 - 23:25

[Мaкcим]

друзья! вот смотрите может так лучше будет понятно!да и еще !не забудьте вытащить кварц!!!
проверено и не на одном пульте!! как 4 канала так и 6!дерзайте!!!

Последняя распиновка пашет, сам пробовал.
Тот что красный провод нужно завести на LPT разъем на ногу 10
Тот что белый провод нужно завести на LPT разъем на ногу 18

В PPJoy настроить джойстик по LPT и все пашет как часики.

[bandit31]

Все не так просто...
У меня Mini Dragonfly HobbyPro. Передатчик 4-х канальный.
В этом случае при предложенной схеме подключения к Aerofly PD все регуляторы начали бешено скакать.
После долгих поисков в интернете выяснил, что там используется PCM Zhen Hua протокол.
Для подключения данного передатчика к симулятору необходимо:
1) Купить разъем Com порта (мама);
2) Четырех жильный провод (я использовал от старой мышьки);
3) S-Video - штеккер.
4) Скачать программу PPJoy версии 0.83;

Теперь о кабеле
Тренерский разъем имеет вид:
по ножкам со стороны гнезда так
_1 0 п 0 2
3 0____0 4
___ппп

Соединяем напрямую:
1 - RxD - 9й контакт Com порта;
2 - GND - 5й контакт Com порта;
3 - TxD - 3й контакт Com порта;
4 - RTS - 7й контакт Com порта;

Теперь про пользование PPJoy

качаем PPJoy и инсталируем
подключаем передатчик к кому, но не включаем питание.
запустив "Configure Joysticks" из PPJoy тыкаем Add
вместо LPT выбираем виртуал джой
добавляем и закрываем
запускаем PPJoyCOM
ставим номер порта и протокол Zhen Hua ...
НЕ ЗАКРЫВАТЬ окошко, а свернуть
в Симуляторе выбрать джойстик и откалибровать
все работает

пробовал подключить так, не получилось. вот распиновка рабочая(у меня работает и у еще одного человека, который мне как раз ее и дал):
Соединяем напрямую:
1 - RxD - 3й контакт Com порта;
2 - GND - 5й контакт Com порта;
3 - TxD - 2й контакт Com порта;
4 - RTS - 7й контакт Com порта;
пробовал летать в FMS c протоколом Zhen Hua, все работает.

Сообщение отредактировал bandit31: 13 Feb 2010 - 19:19
