Пульт от Walkera 5#4
#1
Отправлено 11 Oct 2007 - 16:59
_1 0 п 0 2
3 0____0 4
___ппп
Вид на разъем (мама) сзади ТХ (папа в зеркале).
Вторая нога соединена с полигоном на печатной плате, что даёт основание полагать, что это "земля". К первой ноге подходит печатная дорожка. А вот третья нога соединена проводником (т.е. накоротко) c четвёртой и с корпусом самого разъёма, что заставляет сильно сомневаться, что по ней идут данные. По всей видимости подключение этого пуьта (а он куплен совсем недавно) отличается от всего, что было описано. Сталкивался ли с таким кто-нибудь? Может ли кто помочь?
#2
Отправлено 11 Oct 2007 - 20:25
Насколько мне известно, еще никто не подсоединил аппаратуру от соосников к компу!
#3
Отправлено 12 Oct 2007 - 06:55
Привет!
Насколько мне известно, еще никто не подсоединил аппаратуру от соосников к компу!
О как! А как же я?

Поизголявшись с ним еще немного я даже запитал его от USB

#4
Отправлено 12 Oct 2007 - 09:37
Да уже все, кто хотел, подключилиО как! А как же я?
))


Тогда сюда: http://www.preflight...om/wd4chmod.HTM
Ну и далее sbjoy002 (или Smart Propo) и PPJoy - там обычный PPM. Лично мной проверено.
#5
Отправлено 13 Oct 2007 - 09:20
Я имел ввиду, подключение по разъему, без применения кувалды и паяльника.
#6
Отправлено 13 Oct 2007 - 21:46
Единственное, что я видел по этому поводу:Привет!
Я имел ввиду, подключение по разъему, без применения кувалды и паяльника.
http://forum.rcdesig...showtopic=68295
... отпишитесь, если получится - собираю статистику

P.S. С заказом шнурка могу помочь http://www.rcmegasho...d...t=20&page=1
#7
Отправлено 15 Oct 2007 - 09:19
Надо сказать, что сам виноват, что бился с ней столько времени. Мне показалось, что у разъёма 3-я и 4-я ножка спаяны с ножками корпуса, а те замкнуты между собой. А раз так, думал я, какая разница, к какой ноге припаяться, к третьей или четвёртой. Когда было испробовано всё, когда опустились руки, пришла, всё-таки мысль, что так быть не должно, и я ковырнул ножку иголочкой. Оказалось, что между ножками бугорок канифоли и лака, а под ним тоньше волоса просвет между печатными проводниками (вот, виртуозы братья-китайцы, мать их разъэдак!). Перепаяв штекер, подключив пульт к COM-порту как указано у barin808 вот здесь: http://forum.rchobby...?showtopic=2626 , запустив PPJoyCOM я сегодня поднял первый виртуальный вертолёт в виртуальный воздух. Остальные способы подключения пульта к компютеру испытывать не стал.
Прошу прощения, что мутил воду из-за своей не внимательности. Но лишняя тема - это лишняя ссылка в поисковике. Может быть кто-то придёт и сюда, прочтёт и полетит!
#8
Отправлено 15 Oct 2007 - 17:57
... вот что бывает с теми, кто "занимается электротехникой", а тестера не купил...Огромное спасибо всем, кто откликнулся, кто помог, таки, мне решить мою проблему.
Надо сказать, что сам виноват, что бился с ней столько времени. Мне показалось, что у разъёма 3-я и 4-я ножка спаяны с ножками корпуса, а те замкнуты между собой...


#9
Отправлено 15 Oct 2007 - 19:23
Владимир правду говорит. Тестер самый главный прибор... вот что бывает с теми, кто "занимается электротехникой", а тестера не купил...
А я ведь предупреждал...

#10
Отправлено 08 Nov 2007 - 02:22

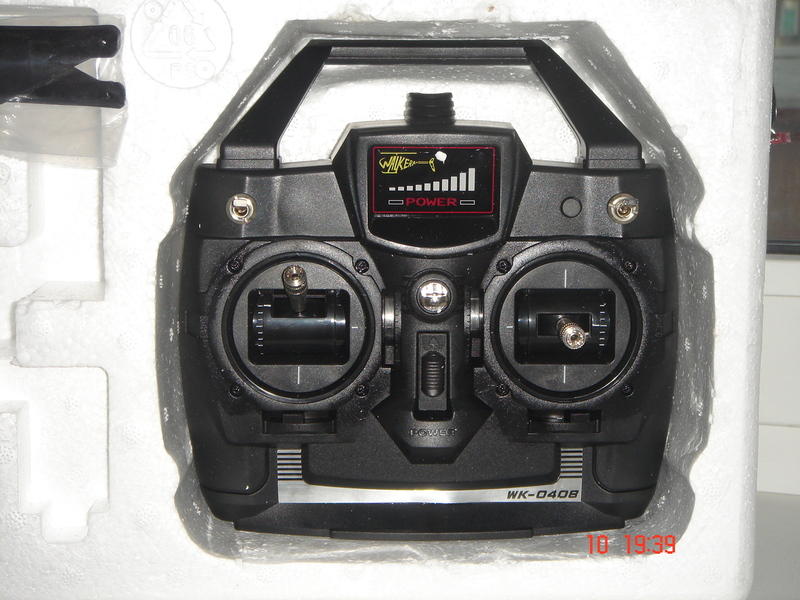

Ни по схеме АлексеяВикторовича, ни по этой - http://forum.rchobby...?showtopic=2626 от barin808 пульт запускаться не хочет, AFPD как не видела так и не видит джойстика (такой же как на картинке выше)

#11
Отправлено 08 Nov 2007 - 22:52
Спасибо за информацию.
#12
Отправлено 09 Nov 2007 - 10:30
Если у Вас пульт как и у меня (это легко проверить) чтоб заработал выход делаетм так:Mursikу для статистики - подключил пульт по указанной тобой ссылке (на микрофонный штекер) все заработало с первого раза (в отличии родного разъема и COM порта).
Спасибо за информацию.
1 разобрать пульт, достать плату. на нижней стороне 1 М/с EM78P458 даташит в сети есть
2 проверяем в отключенном состоянии сопративление между 1<->3 разъема должнобыть 6.2кОм +/-10%
3 во включенном состоянии меряем напражение между ногами 1<->2 3<->2 разъема должнобыть 5в +/-чуть-чуть (после включения отключения выхода будет 0 )
4 прозваниваем ногу 19 М/с до ноги 4 разъема
если все сходится "козленочек" наш.
для того что-бы выход включился на передачу нужно подать прерывание на процессор (на ногу 19 мс надо подать логическую "1")
для этого берем опорное напряжение 5в с ноги 16 м/с (ищем тестером куда удобнее припаяться) через резистор 6-10кОм подаем на ногу 4 разъема.
Все. смотрим осцилографом ногу 20 м/c должны пойти пакеты. длительность посылки ~6mc, прериуд следования ~20mc состоит посылка из 5 отдельно стоящих пакетов импульсов.
тоже должно появиться на ногах 1,3 разема
итого имеем на разъеме
нога 1 выход с открытым коллектором!!! с током по справочнику до 400 мА (я в эту цифру не верю и проверять без навыков пйки smd элементов не рекомендую)
нога 2 земля
нога 3 тот же коллекторный выход, но с последовательно вклечееным токоограничивыющим резистором 6.2 кОм
нога 4 логический вход прерывания процессора при подаче 1 включает выход (примерно на 15-3 сек)
дальше ноги 2,4 на ком или лпт тут должно быть все понятно
ставим ppjoy , выбираем протокол Zhen Hua 5 byte скорость 19200. , калибруем летаем.
p/s: прерувание можно подать с компьютера соответственно с кома или лпт тоже через резистор
Сообщение отредактировал shtopor: 09 Nov 2007 - 10:35
#13
Отправлено 10 Nov 2007 - 00:19
Или в приведеной схеме по входу микрофона есть какие то недостатки которые лучше убрать запустив штатный разъем?
#14
Отправлено 11 Nov 2007 - 14:42
собственно незачто. рассказ больше не для Вас персонально, а для будущих поколений.shtopor Спасибо большое за подробный рассказ, я его себе записал на всякий случай, но сейчас я не готов к таким "подвигам" учитывая что пульт работает.
Или в приведеной схеме по входу микрофона есть какие то недостатки которые лучше убрать запустив штатный разъем?
теперь по теме. на звуковуху по всей видимости вы подаете сигнал с выхода PWM (14 нога) разница есть, насколько существенна решать вам, смертельного от этого ничего думаю не случится иначе на форумах от сообщений типа умер пульт после подключения к звуковушке было бы не протолкноться.
по сути забирая сигнал со штатного разъема вы производите 1 аналогово цифровое преобразование в пульте. дальше передаете кодированый цифровой сигнал.
забирая с выхода PWM преобразуте аналоговый сигнал в цифру и обратно в пульте и обратно в цифру в звуковушке... где какие вносятся поправки неизвестно однако чем их меньше тем (мне таквидится) лучше. и вообще не люблю я аналоговые сигалы очень там все не однозначно...
#15
Отправлено 12 Nov 2007 - 19:57
сигнал идет с 3 ноги микры на передатчик и на разьем - берем(через МАХ232-и с инверсией и без)как токо не засовываем в ком порт- нифига.
на 19 и 20 ногах висят переключатели- переключают режимы(5 или 6 каналов)судя по осцилограме.
вот и как его скрестить с компом- сам инж-электроншик- а замаялся уже!
#16
Отправлено 13 Nov 2007 - 12:50
1 какой внутри процессор ?А вот с пультом от Lama от E-SKY нифига так не прокатывает.
сигнал идет с 3 ноги микры на передатчик и на разьем - берем(через МАХ232-и с инверсией и без)как токо не засовываем в ком порт- нифига.
на 19 и 20 ногах висят переключатели- переключают режимы(5 или 6 каналов)судя по осцилограме.
вот и как его скрестить с компом- сам инж-электроншик- а замаялся уже!
2 если сигнал идет на fm модулятор => там PPM, тоесть по нашему инж-электроншицки


3 поищите, что еще идет в сторону разъема с процессора может через внешние транзисторные ключи.
#17
Отправлено 13 Nov 2007 - 16:51
На передатчик шим снимается с 3 ноги(P60 порт)
он же идет на ноги разьема через эмитерник и 100к, и 1.2ком на другую ногу.
оплетка разьема- земля + еше приходит напружка с батареек
через разделительный диод-для питания процессорной части схемы извне без передатчика.
на 20(СIN-) и 19(TCC) висят переключатели- подают туда о или 1.
из чего следует что софт использует их как порты ввода P55 и P54 соответственно.
при их переключении на других ногах никаких сигналов не появляется.
PS:Из чего можно сделать вывод- что софт в процике отличается от валкеровского раз.
что выход PCM сигнала либо не предусмотрен либо включается каким то другим образом(если включается вообше)
PSS: У кого есть схемы пультов- поделитесь для сравнения схемотехники. ВЧ модули не интересуют...
ТО:Shtopor - аська есть? моя 39696980- давай потрешим а то тут долго все...
Сообщение отредактировал KaV™: 13 Nov 2007 - 16:54
#18
Отправлено 13 Nov 2007 - 23:46
На передатчик шим снимается с 3 ноги(P60 порт)проц EM78P458AM (20 пин).
На передатчик шим снимается с 3 ноги(P60 порт)
он же идет на ноги разьема через эмитерник и 100к, и 1.2ком на другую ногу.
оплетка разьема- земля + еше приходит напружка с батареек
через разделительный диод-для питания процессорной части схемы извне без передатчика.
на 20(СIN-) и 19(TCC) висят переключатели- подают туда о или 1.
из чего следует что софт использует их как порты ввода P55 и P54 соответственно.
при их переключении на других ногах никаких сигналов не появляется.
PS:Из чего можно сделать вывод- что софт в процике отличается от валкеровского раз.
что выход PCM сигнала либо не предусмотрен либо включается каким то другим образом(если включается вообше)
третья нога p60/adc1 те либо цифровой I/O либо аналоговый IN, и никак иначе.
еще вопрос у Вас случайно не PCM там? псм как раз передается цифрой, а не шириной импульса на сколько мне известно симуляторы его нежрут напрочь (пока). те транслируется в длинной [i] посылке абсолютное значение АЦП, в [i]короткой изменеие значения, преиодичность коротких и длинных я незнаю... тем самым увеличивается радиус действия это вам любой связист скажет, что "ключ"(такой как у радистки КЭТ) слышно гораздо дальше чем голос, профи даже поизменению белого шума морзинку "читают" и соответственно, чем меньше длинных посылок тем меньше время реакции модели, но может накапливаться ошибка для этого и нужны "длинные".
примерно так в моем понимании, а PPM у микросхеммы ищите на ногах 13,14 (выходы PWM). думаю вам для счастья надо режим переключить у передатчика.
1.2ком на другую ногу. а что отсюда идет? и если не идет, как на логические 0-1 реагирует?
PS:Из чего можно сделать вывод- что софт в процике отличается от валкеровского раз.
былбы удивлен если бы совпадал

если есть возможность фотку с осцилокрафа сделайте
#19
Отправлено 11 Dec 2007 - 12:33
Есть вопрос, помогите разобраться.
Подключил к компу пульт E-SKY 4хканальный, так, как описано вот здесь:
http://forum.rchobby...?showtopic=3050 пост №8
Хорошо работают три канала и все. Не работает канал элеронов, хоть тресни.
При проверке на Lame работает как положено, все нормально.
В чем может быть дело?
#20
Отправлено 11 Dec 2007 - 19:19
Попробуйте поискать на RCdesign "призрак третьего канала" (может, четвертого или пятого, но точно, что было как раз про то, что три канала появляются, а четвертый нет). Было такое, нашли, сделали, работает до сих пор.Добрый день!
Есть вопрос, помогите разобраться.
Подключил к компу пульт E-SKY 4хканальный, так, как описано вот здесь:
http://forum.rchobby...?showtopic=3050 пост №8
Хорошо работают три канала и все. Не работает канал элеронов, хоть тресни.
При проверке на Lame работает как положено, все нормально.
В чем может быть дело?
