Сообщений в теме: 195

[Qwester]

На ентом сайте есть и класической компановки модели с такими крыльями.
А меня интересовало вообще поведение модели с таким профилем.

у меня эта пилотага с таким крылом сделана была.
там же видео полетов на ней.

Нормально вела себя. С элеронами в режиме флаперонов парашутировала при посадке. Ветер пробивала без проблем.
Тяга была около 2,5 - поэтому запускал в такой ветер, что приходилось очки одевать - глаза слезились

Раздолбил ее словив посеху в виде 17 этажного дома. Не заметил его

[Брателла]

шо лучше, с нервюрами, или без?

Сообщение отредактировал Брателла: 13 Oct 2008 - 10:41

[Брателла]

и как зделать отцепляющиеся крылья?

[Qwester]

если охота делать невюры - то можно и с ними. впрочем и без них хорошо.

как реализовано съемное крыло в пилотаге собираюсь описать в блоге сегодня/завтра

[Брателла]

здрасьте.
купил линейки.взял от них по длине 2см. буду совмещать одно с другим, то есть и с нервюрами и без.

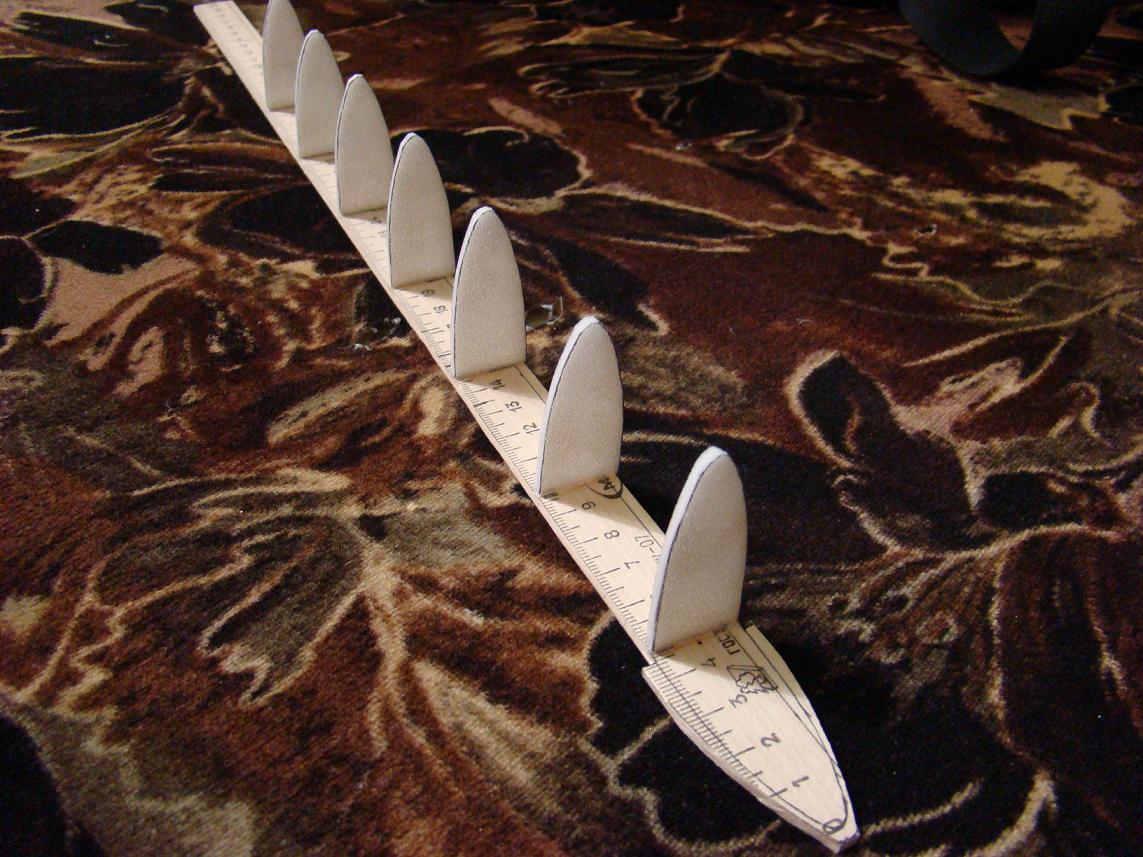

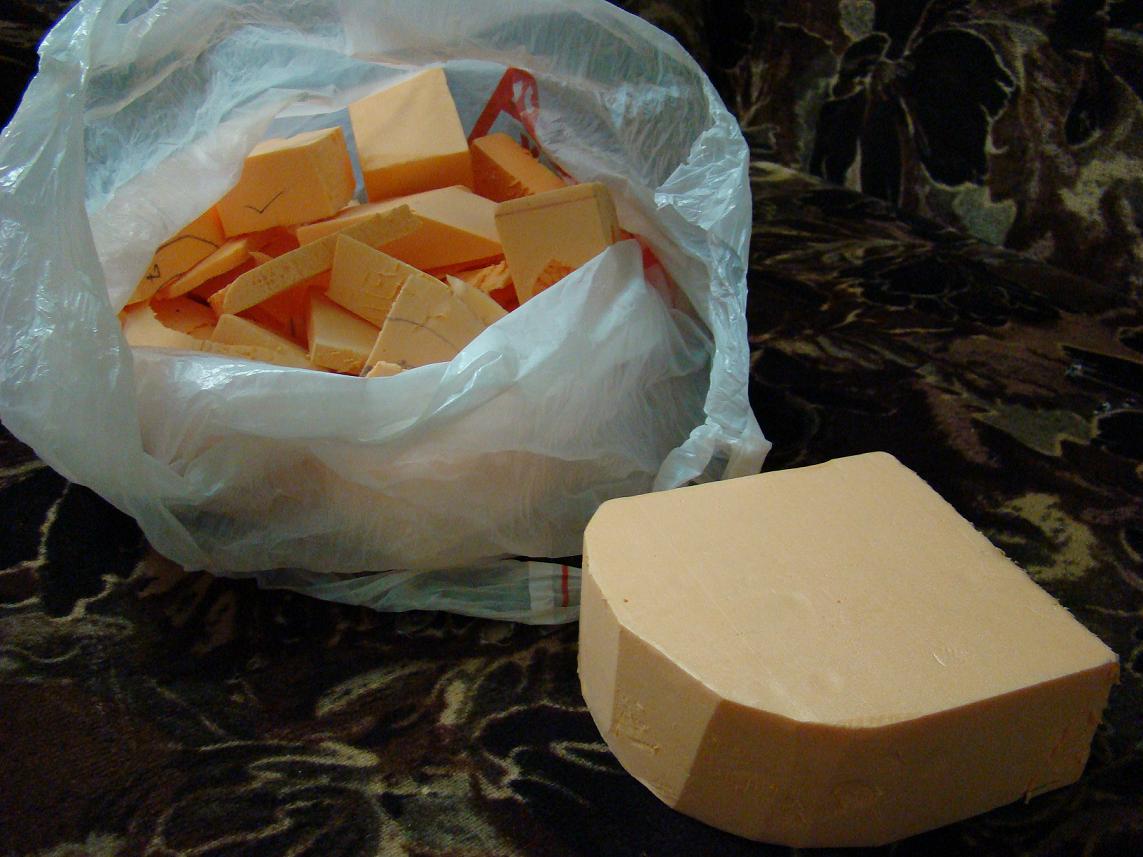

как? оч просто. передние половинки нервюр клеим к линейке перпендикулярно каждые 5см начиная с 5-ти см от края линейки (чтоб передняя кромка держала фому оч малого радиуса). по 7 половинок на каждое крыло. краю линейки, от каторого отсчитывали 5см, придаем вид все той же половинки нервюры + толщина потолочки (учитываем, когда режем линейку). образовавшуюся пустоту с края спереди линейки в четверть круга чем-нибудь заполняем (пеноплекс, например) и придаем всему округлый вид, как на чертеже (соблюдая профиль передней кромки крыла). а сзади все как обычно - пустоты...

[Брателла]

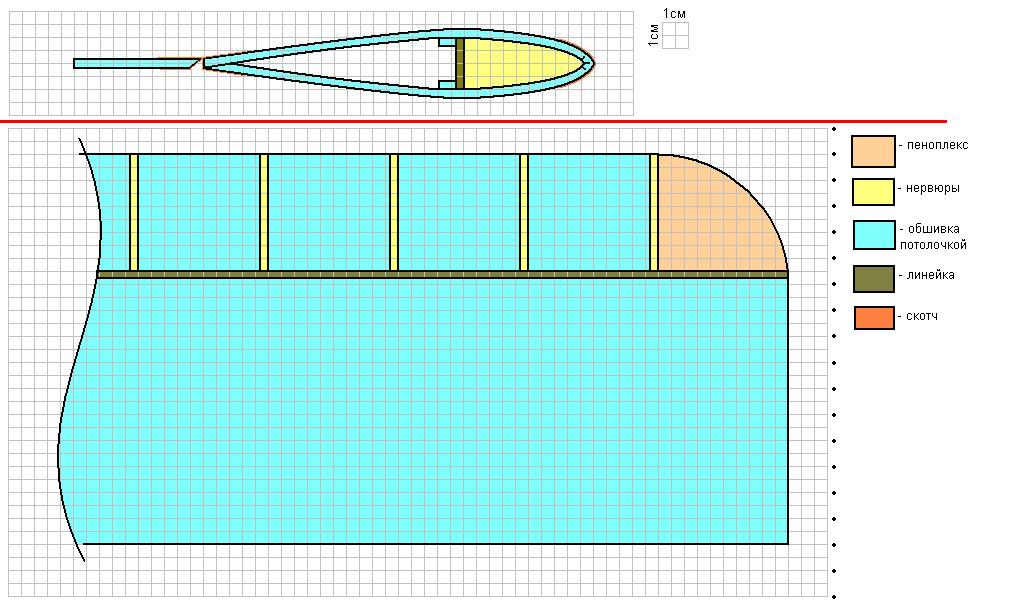

не успел, блин. вот:

[Mewgun]

нервюры из потолочки? и какой профиль?

[Брателла]

нервюры из потолочки? и какой профиль?

да, из потолочки. профиль - парабола. на рисуне все есть (желтый цвет). тока там получилось чуть острее, чем оригинал. передняя кромка чуть круглее должна быть.

[Stracher]

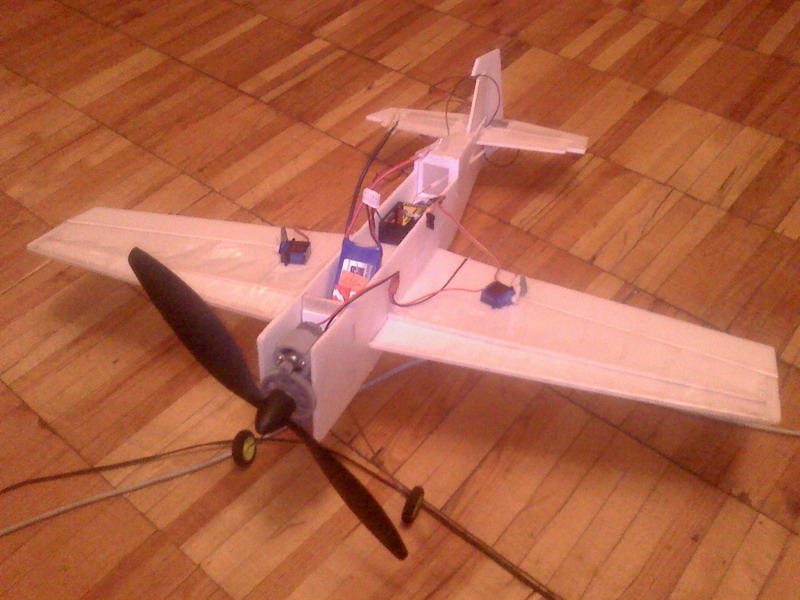

Мой первый самоелет из потолочки (он еще немного не доделан). Насчет крыла: Планировал делать профильное, но задумка не получилась, пришлось переделывать.

Прикрепленные изображения

•

[AsMan]

не успел, блин. вот:

ИМХО Часто очень носики нервюр. Сама обшивка (потолочка) нормально прочности даст. А то что "пеноплекс" выстругай из куска упаковочного пенопласта:-)

[Брателла]

ИМХО Часто очень носики нервюр. Сама обшивка (потолочка) нормально прочности даст. А то что "пеноплекс" выстругай из куска упаковочного пенопласта:-)

когда мало носиков, тогда передняя кромка в некоторых местах будет квадратная.

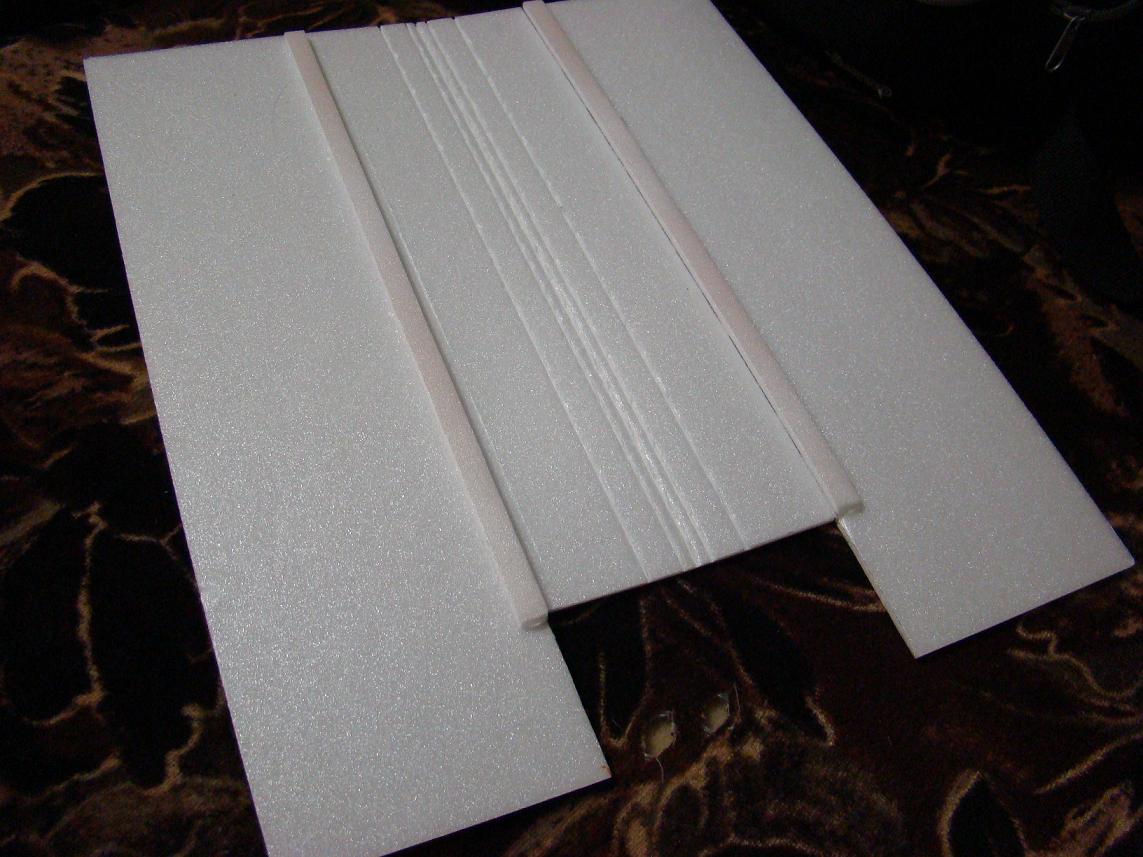

сделал обшивки на все крылья, ширину куска с профилем узнал экспериментальным путем. само крыло, без элеронов, - 15см. петля от задней кромки до задней кромки - 30,7см. получается, на профиль ушло всего 7мм :-)

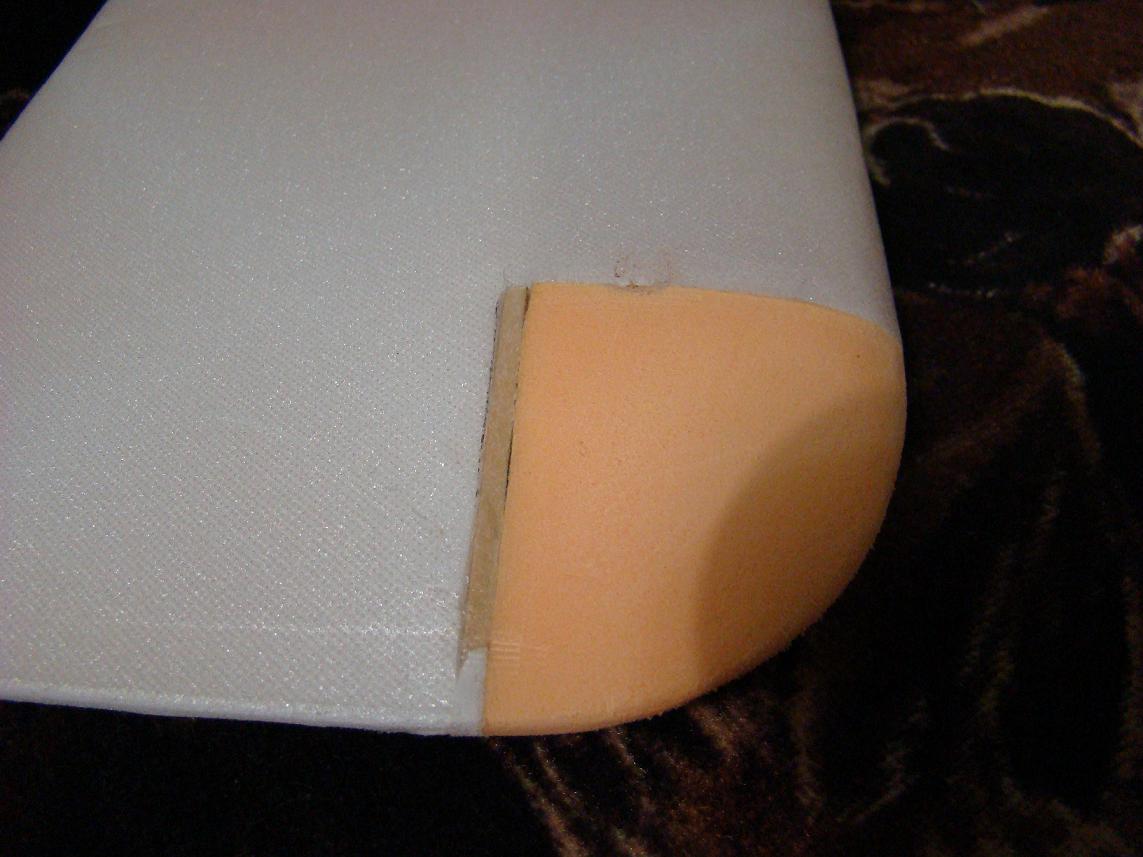

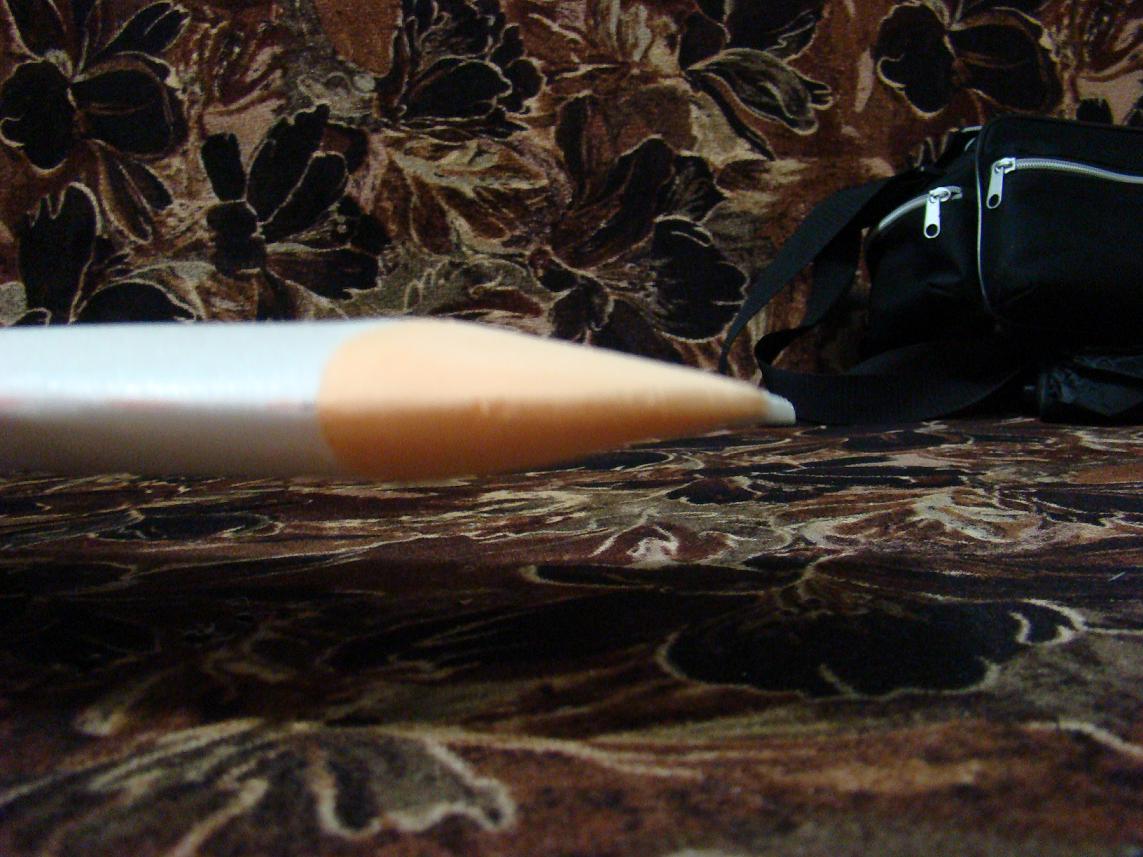

края крыльев пришлось сделать острыми, т. к. круглую кромку встык проблематично осуществить (ИМХО).

[Брателла]

здрасьте.
допустили к фотику.

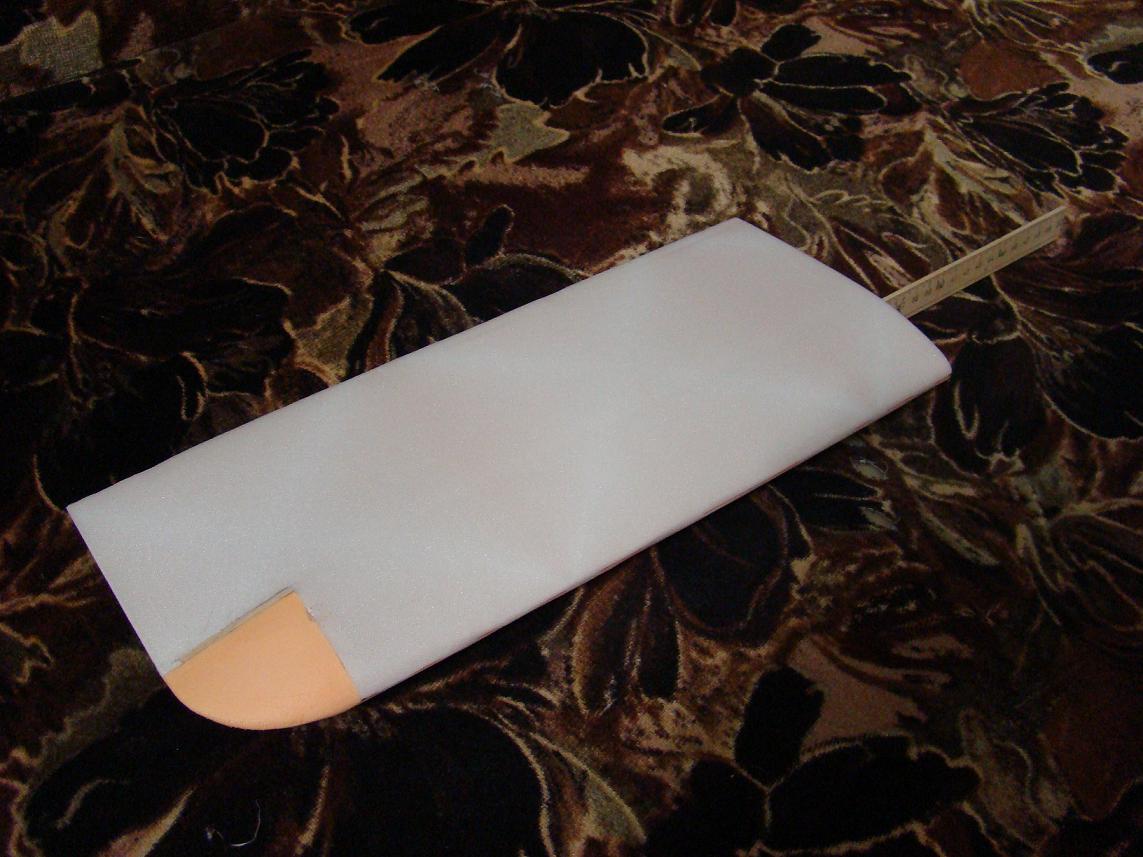

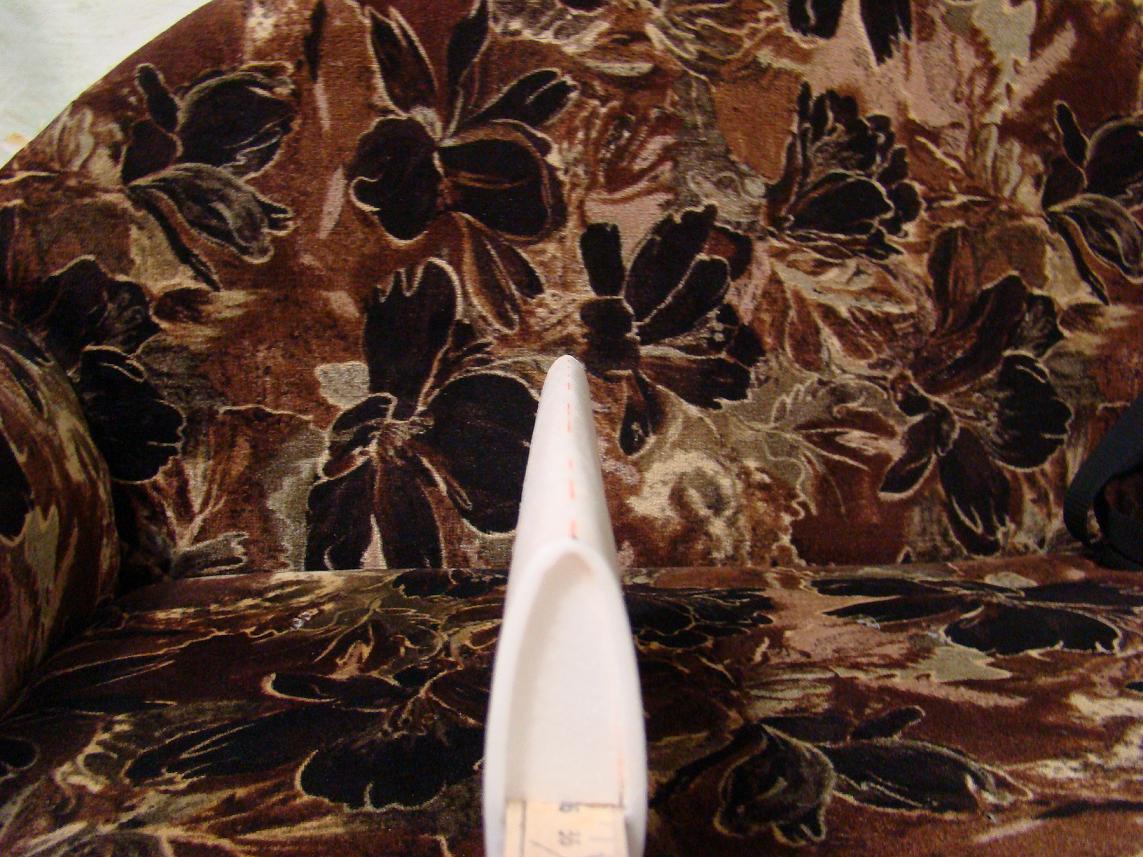

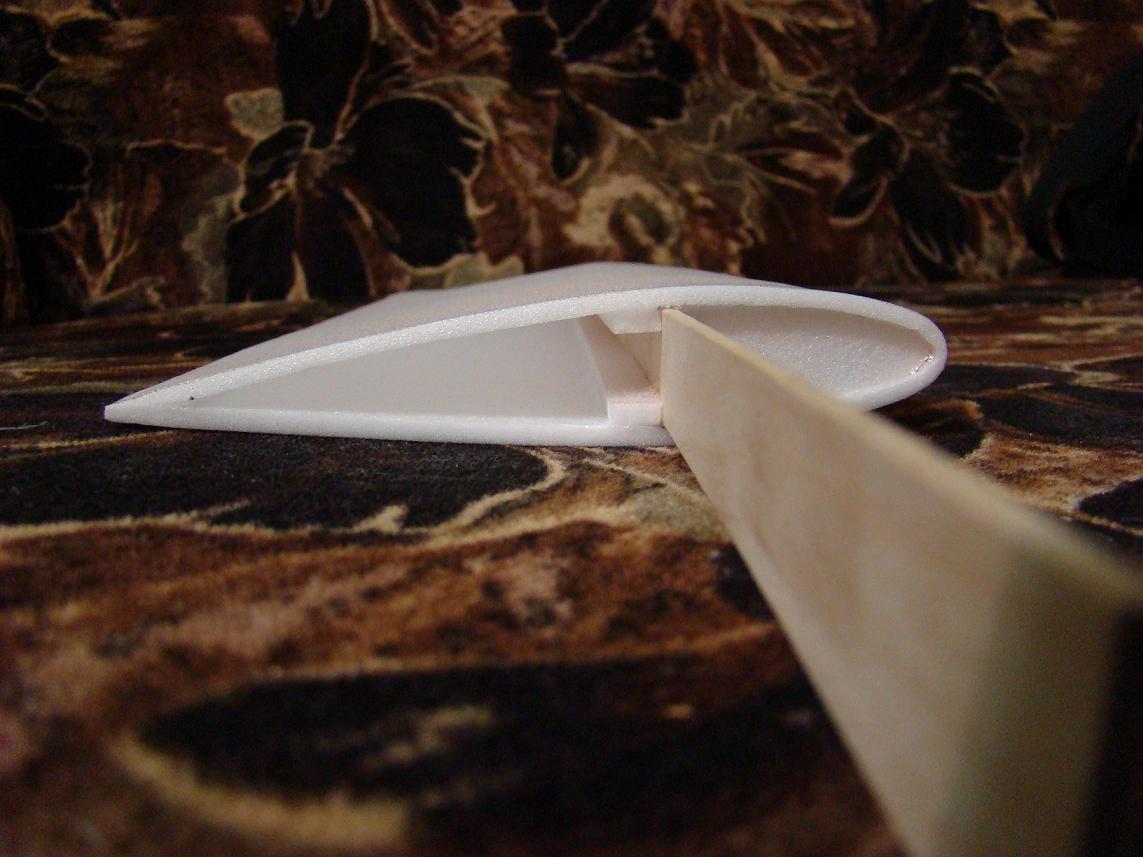

в общем у мя получилось это

+

+

=
JPG]

весит енто 35гр. создается ощущение, что у мя

так шо тама с отцепляющимися кыльями?
кажись надо на резинках.

ЗЫ планирую дельтавидное крыло. скока град?

Сообщение отредактировал Брателла: 17 Oct 2008 - 17:10

[Stas]

ЗЫ планирую дельтавидное крыло. скока град?
[/quote]

А зачем дельта?


А вот лонжерон выглядит громоздко. Дырок там навырезать нет желания? Бярезовая линейка, конечно, волшебная весчь (что только из нее не лепили!!!) но вот тяжеловата...

[Stracher]

А чертеж ваш? А то я тож хочу...

Чертеж делал по описанию самолета в жунале "Моделист конструктор 11.87". Выкладываю чертежик в формате "компаса" (если надо в формате ватокада (или др проги) могу пределать). самый маленький макроэлемент - оригинал с журнала.
З.Ы. двигатель - коллекторный 370 с редуктором 1:6с копейками. с аккумом 2S заготовка (та, что на картинке постом выше) рвет из рук. регулятор не собираюсь ставить, просто тупо через ключ вкл/выкл (повторюсь: экспериментальный потолочник)

Прикрепленные файлы

•  ________.zip   187.88К   131 Количество загрузок:

Сообщение отредактировал Stracher: 17 Oct 2008 - 22:59

[Stracher]

З.Ы.Ы. планирую следующую моднль - потолочный биплан, учебный пилотаж вокруг крыла от 40-ого тренера (по схеме http://forum.rchobby...a...st&id=9417), а далее двухмоторную копию:-)

[Брателла]

здрасьте.
блин, опыт - штука плохая.
одно крыло сделал - хорошо (с 5-ой попытки)
второе крыло сделал - еще лучше (по качеству и задумываемому профилю)
естественно крылья получились разные.
переделываю.

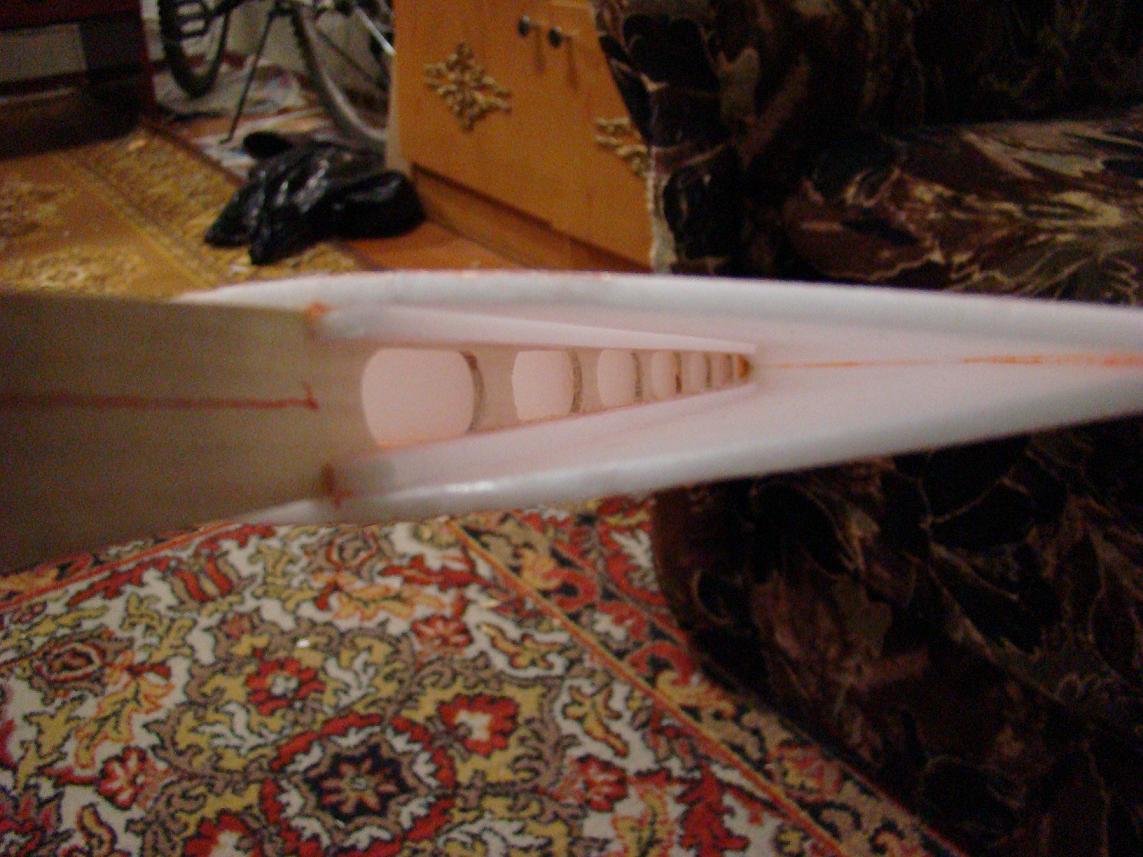

в процессе облегчил линейки путем проделывания овальных дырок (АККУРАТНО!!! (сломал 3 линейки) дрелью острым спец по дереву сверлом на огромной скорости почти не давя, потом доробатывая ножом и шкуркой)
во избежании разности крыльев делаю оба одновременно.
щас буду обшивать.

[Брателла]

здрасьте.

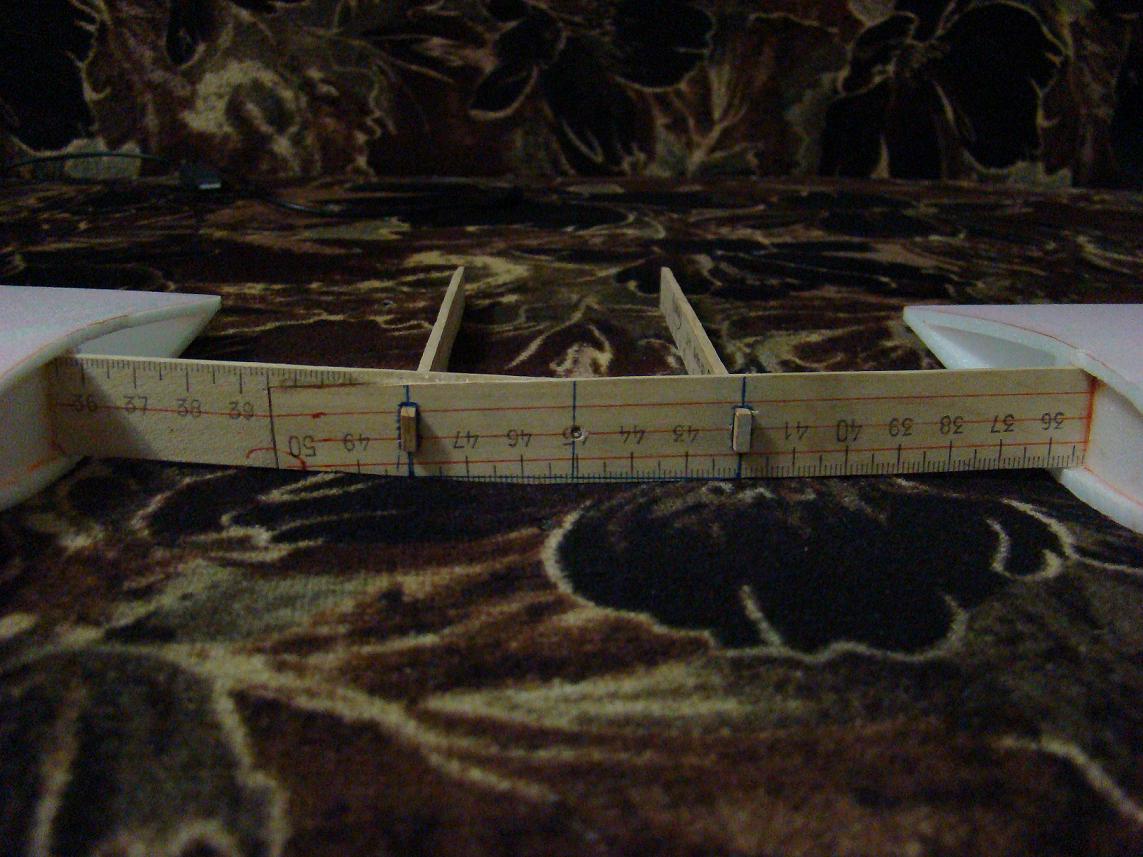

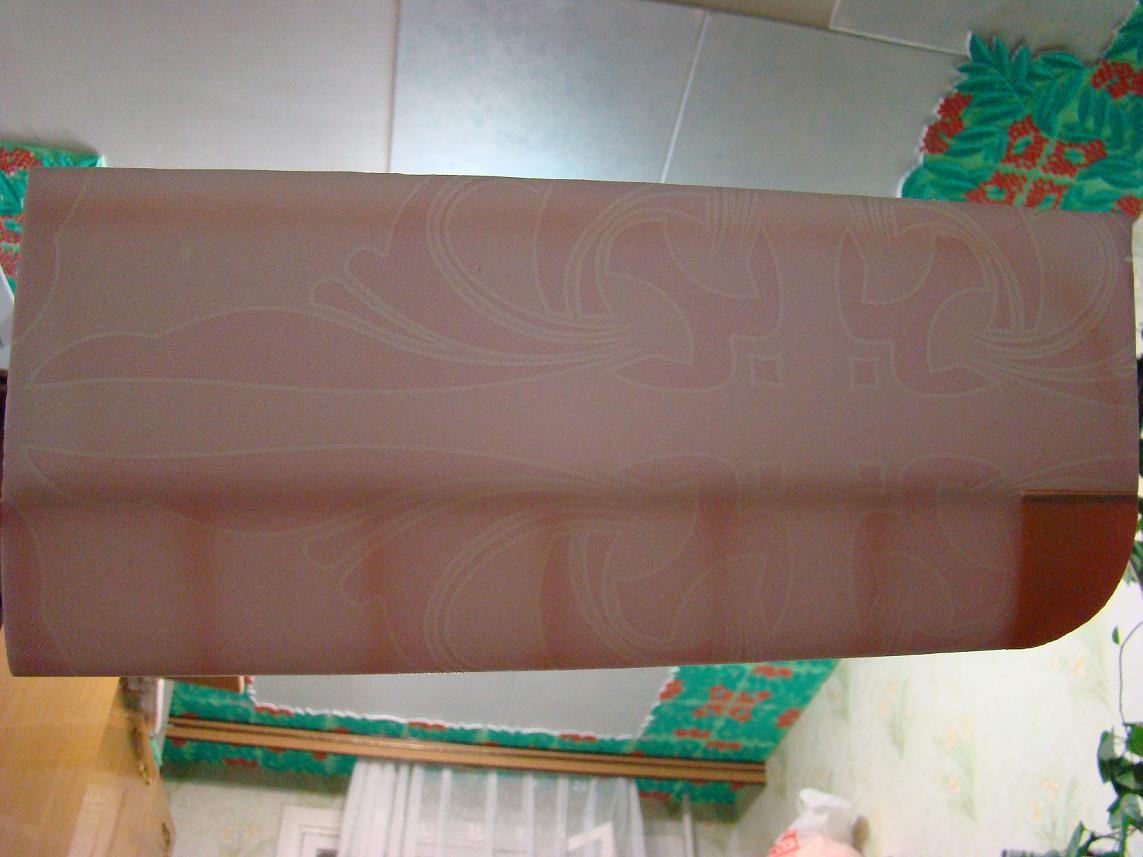

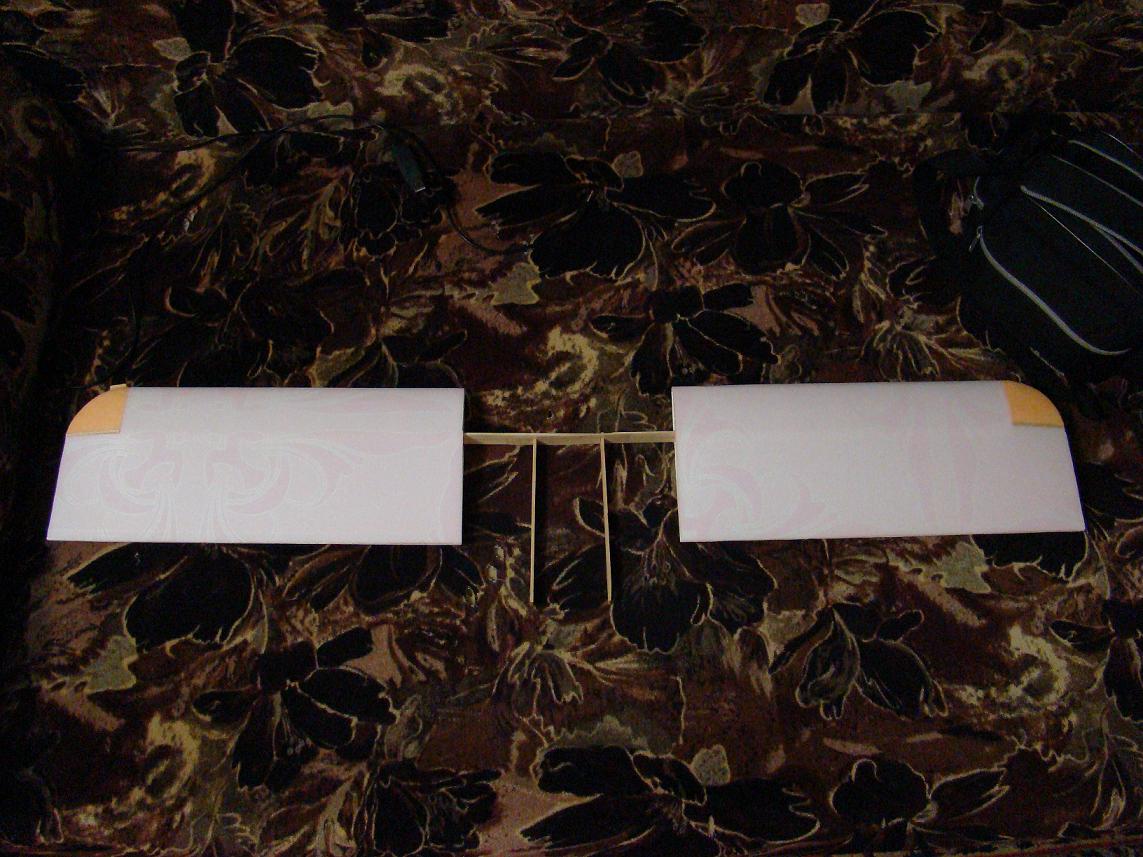

зделал крылья. конечный вариант


дельта ~5град.
все еще думаю как делать отцепляющиеся крылья...

Сообщение отредактировал Брателла: 26 Oct 2008 - 18:01

[JEDI]

а какой был смысл делать лонжерон из линейки?
в потолочке смысл есть - малый вес...
и по прочности туда хватало потолочного же лонжерона имхо...
а с линейкой - много веса - вот и пришлось дырявить,
а дырявая линейка ничем не лучше отрезанных и склееных реечек...
но на самом деле трудоёмкость всё равно чрезмерно высокая...
депроновые технологии придумывались для БЫСТРОТЫ и отсутствия проблем с технологичностью...
неплохой вариант для тех кто умеет считать вес - бамбуковые палочки от занавесок.
весят они сильно легче - а прочность всё равно избыточная для подобных конструкций...
вообще имхо проще плоскости вырезать струной горячей из пенопласта - геморою меньше...

Сообщение отредактировал JEDI: 28 Oct 2008 - 04:31

[Stracher]

а какой был смысл делать лонжерон из линейки?
в потолочке смысл есть - малый вес...
и по прочности туда хватало потолочного же лонжерона имхо...

JEDI, я и согласен с тобой и не согласен. когда нужно крыло с большим размахом, потолочка не рулит.
Я планирую делать крыло по такой же схеме, но вместо линейки использовать бальзовую рейку (длинная и достаточно прочная, а главное - ЛЕГКАЯ)
З.Ы. бальзовые рейки лучше всего делать самим из бальзовой пластины. Я такую пластину просто размечаю и режу острым ножом. Получается ОООЧЕНЬ дешево и сердито.
