Сообщений в теме: 77

[Goscha]

примерка кронштейна крепления подкоса.

[Goscha]

Выполнил основную зашивку консолей и примерку элеронов навеской на петли. Каждый элерон имеет четыре петли. Кому приходилось навешивать дверь на три петли, поймёт о чём речь. Получилось на удивление точно

.

[Goscha]

Смотровые лючки для консолей.

как у прототипа

[Goscha]

Выполнена тросовая проводка привода элеронов на качающихся блоках. На каждом элероне два кабанчика и две пары тросов, которые которые объединяются на одной качалке. Рулевая машинка передаёт усилие на качалку через два шарнирных соединения.







[Goscha]

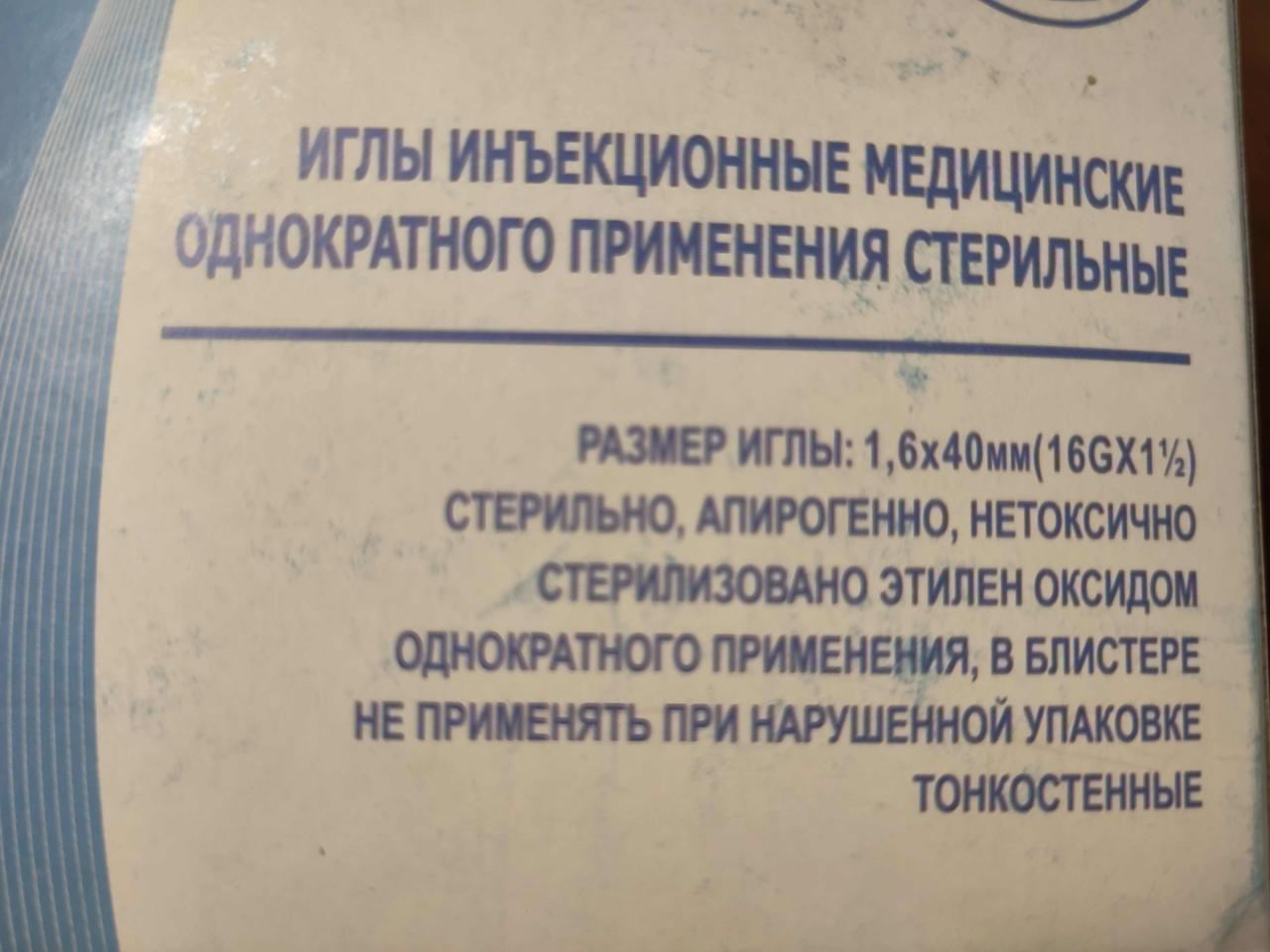

Пару слов о коушах. Для их изготовления используется мед. игла

Далее, используем бокорезы как труборез (вращаем иглу в слегка сжатых губках) отрезем заготовку нужной величины.

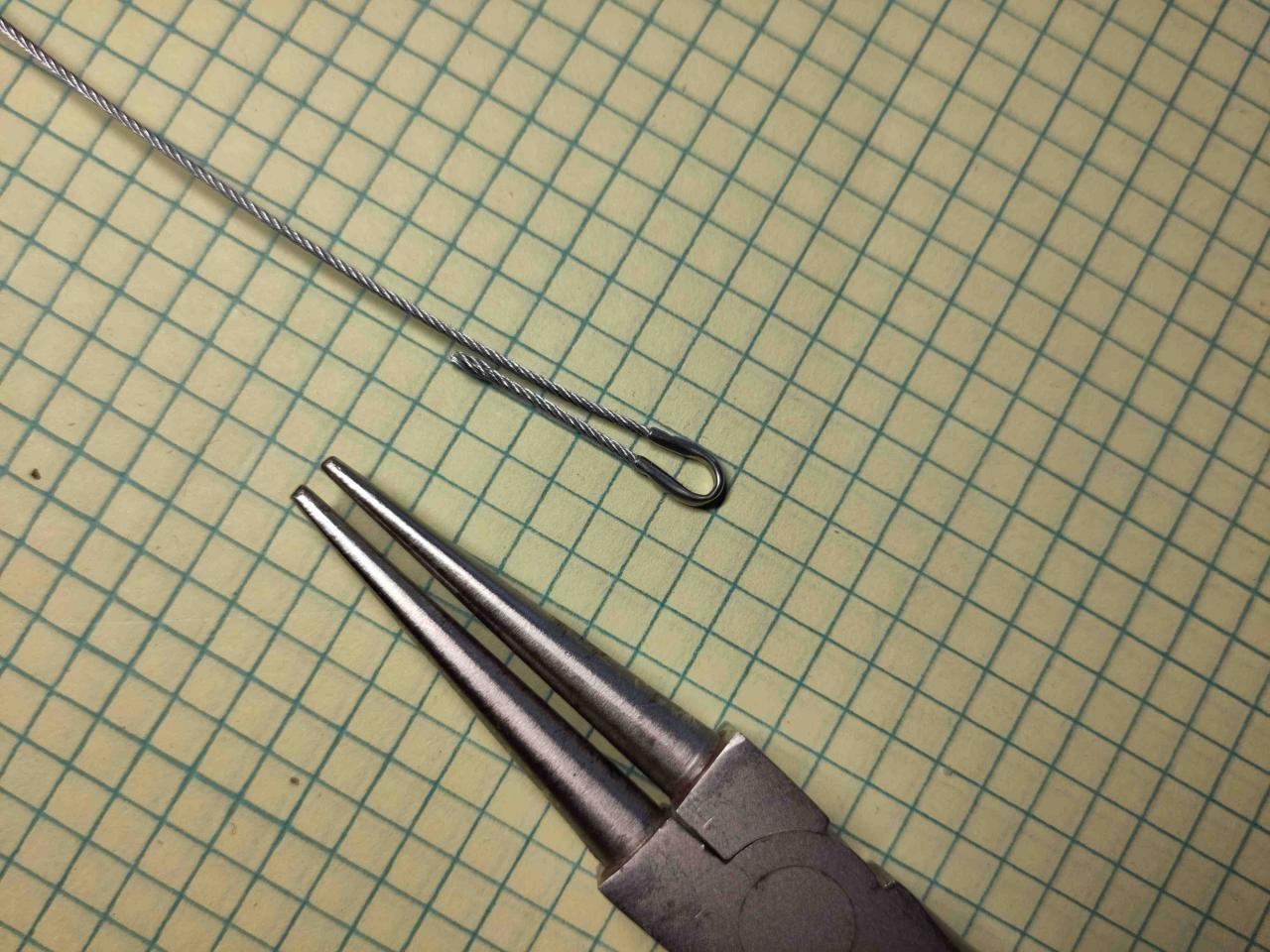

Гибка выполняется круглогубцами.

Дальше можно заплести тросик или обжать гильзой.

Использован тросик диаметром 1 мм, конструкция 7х19 (состоит из 133 проволочек). Тросик очень мягкий.

[Goscha]

Поскольку элероны полностью готовы, то решил заняться обтяжкой. Для обтяжки использую плёнку "Oratex".

Особенность этой плёнки, кроме тканевой текстуры, является полное отсутствие на ней клея.

Для монтажа плёнки необходимо использовать специальный клей №0965.

Клей наносится на каркас в 1-2 слоя и сушится. Сушится полностью. После этого накладывается плёнка и места склейки проглаживаются утюгом. Оказалось очень удобно, поскольку плёнка прилипает только в местах нанесения клея, а не так, как обычная плёнка с клеевым слоем.

Это про "мёд". Теперь про ложку "дёгтя". Баночка клея 100 мл. стоит больше 11€. Расход клея 20-30 г/м.кв. Когда занимался обтяжкой хвостового оперения, то возник вопрос: чем мыть инструмент? Ацетон, 646, 647, 650, не хотели растворять эту "каку", но, впоследствии, запах клея показался мне знакомым и напоминал... нет, не "Момент", а обувной клей для полиуретана! Приходилось самому ремонтировать обувь и ставить "накат".

Клей для полиуретана имеет разные торговые названия: "Уран" или "Демоскол". Есть и специальный разбавитель - 0,5 л. 240 руб. Всё это можно купить в магазине торгующем материалами для ремонта обуви. Да и "Уран" стоит 980 руб. за литровую банку, но есть и тюбики 50 мл.

Сообщение отредактировал Goscha: 30 Jul 2023 - 17:44

[Bil]

Так может этим "Ураном" и попробовать дальше клеить.
Покойный ныне Валерий Брониславович Пахомов учил меня клеить уретановым клеем обшивку. Результат был очень хороший.

[Goscha]

Вы хотели сказать полиуретановый клей. "Уран" это он и есть. Уже пробовал. Всё Ок. В последнем сообщении есть опечатка: не "Демоскол", а "Десмокол"

[Goscha]

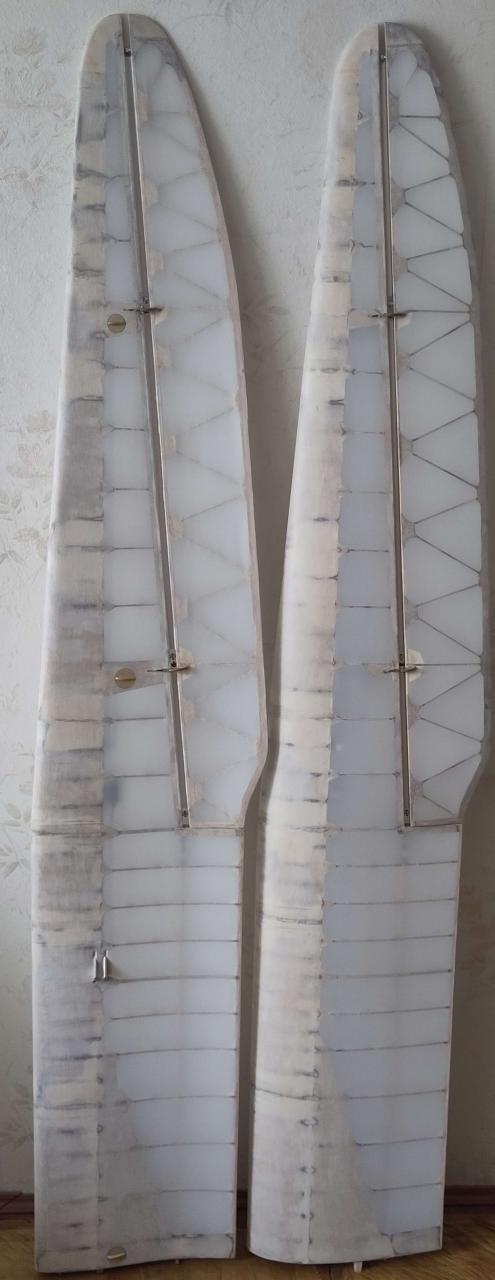

Закончена обтяжка консолей

Для справки. Вес плёнки "Oratex" 100 г/дм² ну и прочность весьма высокая. Сдаётся мне, что прототип обтянут не тряпкой, а чем-то подобным. Возможно "Oratex".

Во всяком случае пресловутых ленточек с зубчиками, наклеенных поверх швов, на нём нет. Как нет и желтизны от нитролака.

Заглушки на лючках заняли свои штатные места и оказались весьма к месту, в процессе сборки.

[Goscha]

Теперь займёмся подкосами.

[egunak95]

Вы хотели сказать полиуретановый клей. "Уран" это он и есть. Уже пробовал. Всё Ок. В последнем сообщении есть опечатка: не "Демоскол", а "Десмокол"

Десмокол я купил неделю назад на Юноне продаётся на блошином рынке в рядах, самый первый лоток там продают все клеи. Да Валера Пахомов мне говорил что только этот клей годится для приклеивания лавсана на бойцовки, в честь его памяти я купил этот клей баночка 100 мл стоит 100 руб, прозрачный густой.

[Goscha]

На мой "вкус" для плёнки он густоват. Неудобно работать кисточкой. Магазин "Чудотворец" на Об.Обороне. Есть клей и растворитель.

[EXPERIMENTATOR1970]

А можно адрес поподробнее, и что за магазин?

На мой "вкус" для плёнки он густоват. Неудобно работать кисточкой. Магазин "Чудотворец" на Об.Обороне. Есть клей и растворитель.

[Goscha]

Можно. Написал в личку.

[Goscha]

Вот и закончен последний узел - подкос с шарниром



Каждая консоль стыкуется с фюзеляжем тремя стальными штырями Ф= 3 мм. Штыри изготовлены из цилиндрической части винтов DIN912.



Всё. Вес пустого планера 4600 г. Вес "пилота" (балласт)1500 г. Нагрузка 51 г/дм²

Окраска и нанесение маркировки после первого полёта.



[Goscha]

Оказалось не всё. Наличие столь тяжёлого "пилота" (балласта), навело меня на мысль ещё раз всё проверить и вновь рассчитать центровку. Первый расчет был выполнен по методике из книги "Радиоуправляемые модели планеров" , Москва, ДОСААФ, 1982 г. -160 с. автор Мерзликин В.Е., и дал положение фокуса модели значительно дальше о передней кромки центральной нервюры и, как следствие смещение Ц.Т. - назад. По этому методу велисина САХ составила 320 мм. Далее расчёт был выполнен в двух разных программах: американской и германской. Внешнее отличие этих программ только в том, из скольких частей можно составить крыло -эквивалент. Американская пять

, германская четыре.

первый вариант

второй вариант

Здесь САХ составляет 312 мм, разница в 8 мм обусловлено более упрощённой методикой расчёта в книге.

Вооружившись новыми данными, удалось скинуть 0,5 кг. балласта. Итого 5600 и 47 г/дм²







[Goscha]

На радостях изготовил зашивку стыка консолей.

[aviaamator]

Всем приличным авиамоделистам привет!!! Вот мой опыт постройки этого планера ( 3Д-печать). Если не в тему- удалите, плиз!...
