Всем доброго времени
Большая просьба помочь подключить передатчик от 5G4 № 2401(2.4 Ghz) к компу точней к симулятору через линейный вход на крайний случай через уезби. Вроде говорят можно.
К самому пульту шол кабель с одной стороны (в пульт) под типа видео а на второй как для наушников моно, всего два провода! Прога ppjoy есть только бы с ней разобраться!
Заранее благодарю

[zinoviev]

Не затруднит Вас данные распайки этого провода выложить
очень необходимо!!
спасибо!

[Eferalgan]

...

Сообщение отредактировал Eferalgan: 21 Oct 2008 - 23:16

[ortodox69]

У меня тот же пульт WK 2401
провод из комплекта передатчика + кабель USB ACE RS FSU правда разъём не как на картитнке С сайта производителя

а миниджековый,как раз для переходника между проводом который шёл в комплекте с пультом.
Короче сам кабель,даже без подключённого к нему пульта определяется системой,а вот при подключении пульта никакие калибровки в пуск панель управления игровые устройства не работают и в симуляторе,в частности AeroFly Deluxe тоже нет..
Это проблема кабеля,пульта ,переходника что шёл в комплекте с пультом или моих рук?

[Dimon372]

Присоединяюсь к вопросу. Интересно а такой кабель подойдет для WK-2401?
пс. пробовал через микрофонный разъем + SmartPropoPlus + PPJoy.
Сигнал какойто идет (слышно через динамики...), но откалибровать джой не получется. Юзал стерео кабель. Может из-за этого???

Сообщение отредактировал Dimon372: 27 Oct 2008 - 00:06

[Mursik]

Присоединяюсь к вопросу. Интересно а такой кабель подойдет для WK-2401?
пс. пробовал через микрофонный разъем + SmartPropoPlus + PPJoy.
Сигнал какойто идет (слышно через динамики...), но откалибровать джой не получется. Юзал стерео кабель. Может из-за этого???

1. Кабель не подойдёт - у Валкер свой протокол.
2. Если Вы подключали передатчик через родной разъём, то там выход на СОМ-порт и Смартпропо, есс-но, этот сигнал не понимает. Поищите по форуму - я где-то рассказывал как подключить этот передатчик через звуковую карту. Придётся залезть с паяльником внутрь устройства

[Dimon372]

2. Если Вы подключали передатчик через родной разъём, то там выход на СОМ-порт и Смартпропо, есс-но, этот сигнал не понимает. Поищите по форуму - я где-то рассказывал как подключить этот передатчик через звуковую карту. Придётся залезть с паяльником внутрь устройства

С чего вы решили что это выход на ком порт? Там обычный S-Video+ в комплекте идет проводок на jack 3.5.
Именно этот передатчик на данном форуме не обсуждался. Похожие были.
На англоязычных форумах народ вроде подрубался через звуковую. Попробую с моно кабелем сегодня.

[Dimon372]

Просто странно, разьем на передатчике есть, а для чего он не понятно.
И описания самого пульта не могу найти. даже на сайте Walker-а Ж(

[Dimon372]

Попробовал с моно кабелем - получил постоянный импульс при включенном пульте. На движения не реагирует .
Попробовал с COM портом по схеме от barin808

А вот подключение к Сом порту изменилось:
1 - RxD не к 9, а ко 2 ноге Сом порта!
2 - GND к 5 ноге верно;
3 - TxD вообще ни куда не подключаеим;
4 - RTS к 7 ноге тоже верно;

- тоже не работатет.

А что значит вынуть кварц?
Нужно ли выключать передатчик?

Буду пробовать дальше...

[Dimon372]

тихо сам с собою

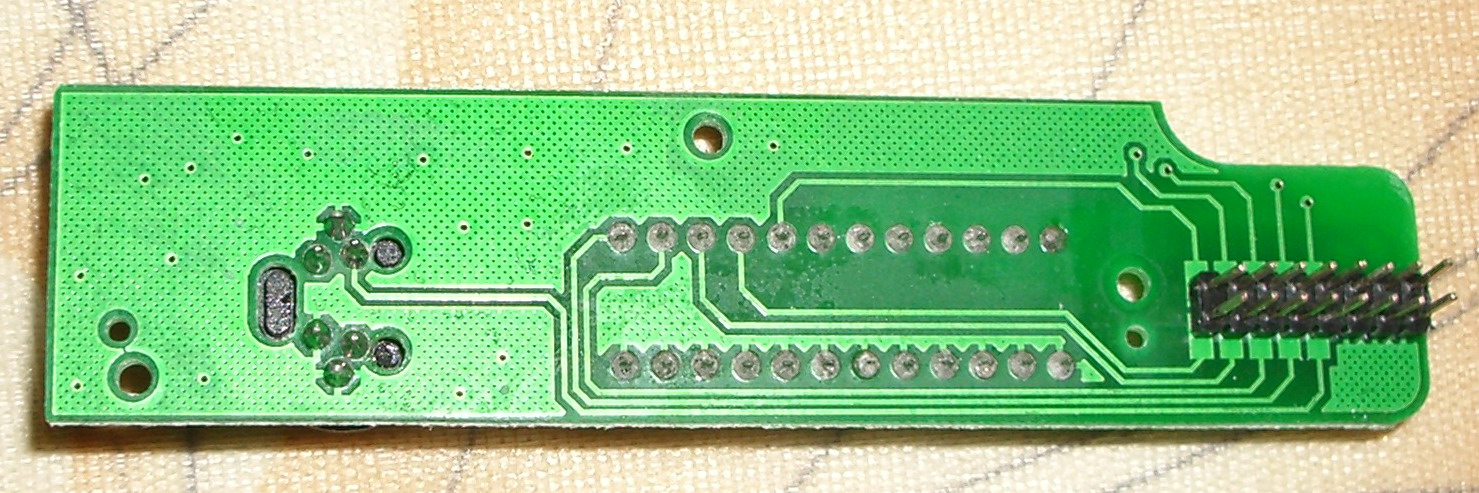

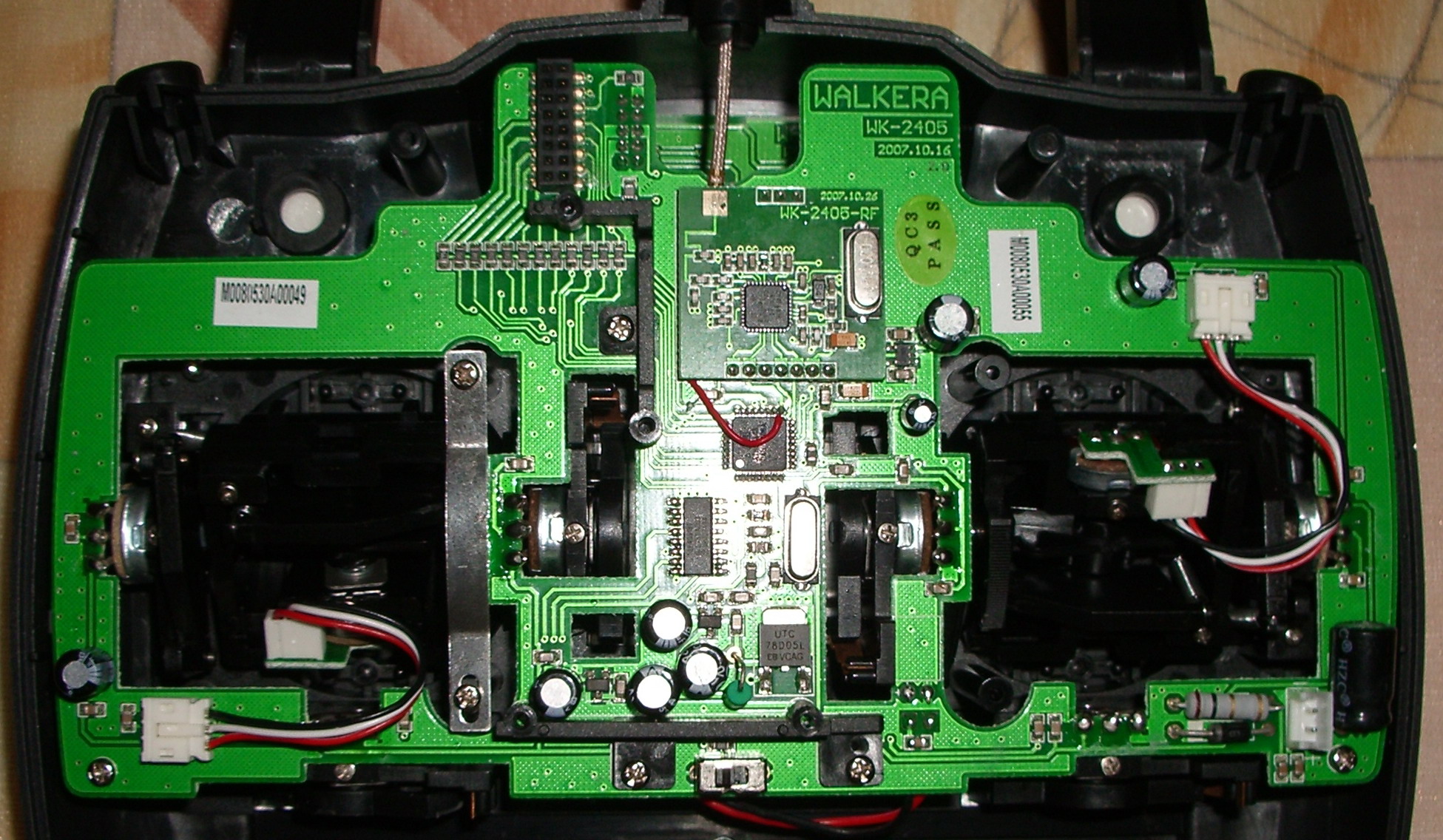

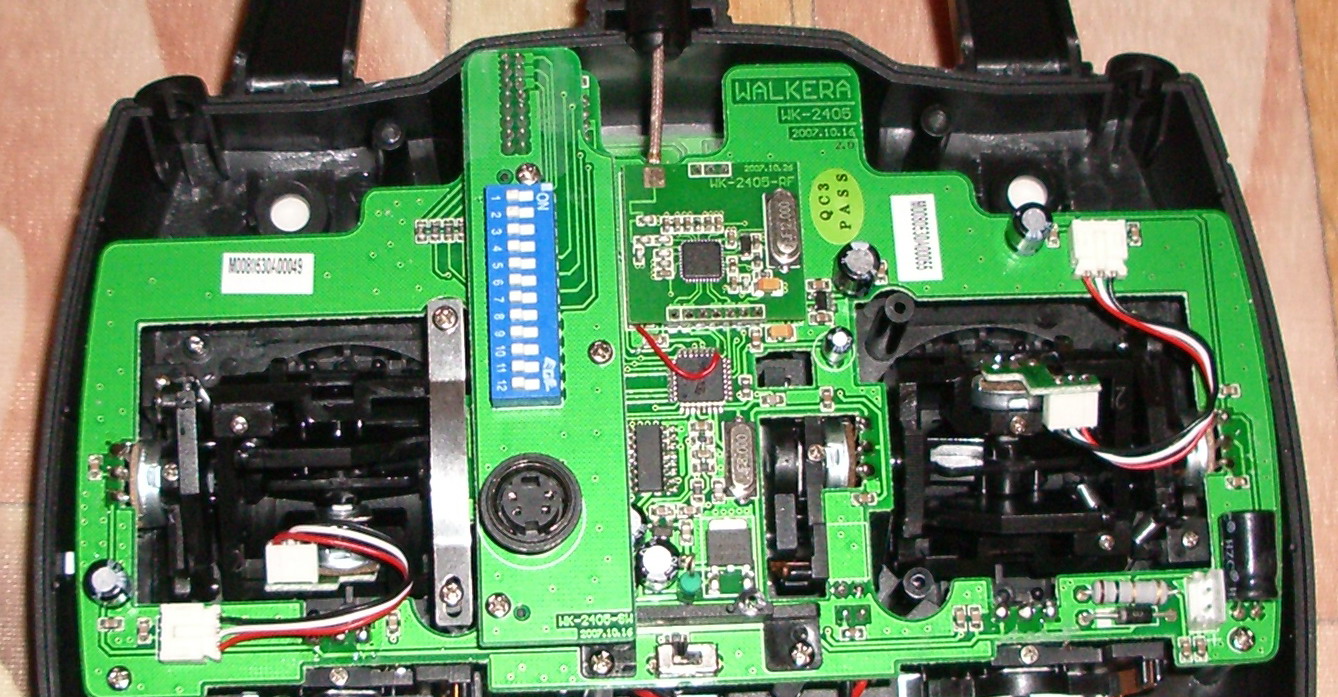

Подключение по ком порту было впринципе не реально т.к. на моем пульте задействованы только 2 контакта(см фото).
буду пробовать через LPT

Прикрепленные изображения

•
•
•

Сообщение отредактировал Dimon372: 27 Oct 2008 - 21:42

[Bil]

В любом передатчике для подключения задействованы 2 провода. ЗЕМЛЯ и СИГНАЛЬНЫЙ. Если в компе Ваш шнур, который подключен к USB порту определяется как джойстик, уже хорошо. У меня был случай, когда на выходе передатчика пришлось ставить транзистор, который инвертировал полярность сигнала. По простому усилитель с коэффициентом усиления 1/1 сигнал перевернулся, всё заработало. Насколько я понял у Вас уже имеется шнурок USB - Передатчик. И вот ещё, к какому симу Вы хотите подключиться???? Надеюсь FMS???

[Dimon372]

меня был случай, когда на выходе передатчика пришлось ставить транзистор, который инвертировал полярность сигнала.
Насколько я понял у Вас уже имеется шнурок USB - Передатчик.
И вот ещё, к какому симу Вы хотите подключиться???? Надеюсь FMS???

USB кабель пока еще не купил. (Mursik говорит, что не подойдет)
По LPT пока напрямую попробовал - не работает (может настройки не так в PPJoy выставил)
Завтра попробую как на сайте FMS написано сделать(с транзистором)...

[Mursik]

С чего вы решили что это выход на ком порт? Там обычный S-Video+ в комплекте идет проводок на jack 3.5. Именно этот передатчик на данном форуме не обсуждался. Похожие были.

Извиняюсь - перепутал с 0408. У Вас, похоже, выведен РРМ.

По простому усилитель с коэффициентом усиления 1/1 сигнал перевернулся, всё заработало.

Я бы просто поменял проводки местами - я их всё время меняю...

Завтра попробую как на сайте FMS написано сделать(с транзистором)...

1. Убедитесь, что на звуковой карте отключены все "эффекты" (напр., эхо)
2. Проверьте, пишется ли сигнал со входа звуковой карты виндоусной стандартной звукозаписью
3. Левый и правый каналы на кабеле лучше запаралелить. Включать лучше в микрофонный вход.
4. Что показывает смартпроповский термометр?
5. Скачайте любой софтовый осциллограф и посмотрите форму сигнала на входе.
6. Когда всё "заработает" не забудте откалибровать получившийся виндоус-джойстик...

[Dimon372]

1) PreFlight поддерживает наш передатчик - это радует (ЮСБ девайс)
>>Я бы просто поменял проводки местами - я их всё время меняю...
Попробую
>>Что показывает смартпроповский термометр?
со стереокабелем все прыгало (там сигнал идет на канальных выводах), с моно кабелем стабильный гул.
Причем, гул постоянный и на движение ручек не реагирует. (по стерео - менялясь тональность.)
>> Когда всё "заработает" не забудте откалибровать получившийся виндоус-джойстик...
Это я и пытаюсь сделать

[Mursik]

>>Что показывает смартпроповский термометр?
со стереокабелем все прыгало (там сигнал идет на канальных выводах), с моно кабелем стабильный гул.
Причем, гул постоянный и на движение ручек не реагирует. (по стерео - менялясь тональность.)

Странно, тон звука должен меняться. Попробуйте запаралелить каналы в стереокабеле. И поменять полярность. Термометр должен показывать текущее положение ручек. Звукозаписью звук пишется? На запись выбран правильный вход? В микрофонный вход подключали? Эффекты выключены?

[ortodox69]

Мне когда продавец втюхивал этот USB провод,я его русским по белому спросил,наверное надо 2401 втыкать через звуковуху,а он мне..нет,что вы,тока ВОТ этот USB провод....
И чё мне теперь к этому проводу аэрофлай за 6 штук покупать?

[Dimon372]

Значит так, все по порядку
1) Заработало
2) По непонятной мне причине - работает только через линейный вход. Через микрофонный не фурычит( у меня отдельная звуковуха-выводы предопределены и не перенастраиваются как на материнках)

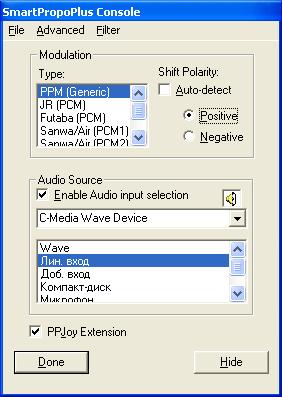

Через линейный вход + моно кабель + SmartPropoPlus + PPJoy=джойстик в виндовсе
3) В SmartPropoPlus я еще поставил Shift-Polarity в Positive

Прикрепленные изображения

•

Сообщение отредактировал Dimon372: 28 Oct 2008 - 18:53

[Bil]

Я бы просто поменял проводки местами - я их всё время меняю...

Ну, как бы сказать то..., как электронщик - коллеге. Ну так наверное только от полной безнадёги. Ну не корректно так будет......., по нашему!!

[Dimon372]

Дабу не плодить новых тем.
А есть для FMS модель похожая по характеристикам на Walker 5G4? Поиск юзал.
Пока тренируюсь на Dragonfly4CH.

[hryamzik]

У меня не работает ни в какую. Пульт wk-2401 со штатным переходником, провод джек-джек, правый контакт запаян на землю ( == моно кабель), микрофонный разъем eeepc 901, xp. Громкость на максимуме.

Термометр показывает 12ch, и все. На манипуляции реакции нет. Пробовл в настройках и PPM generic, и обе walker'ы. Стоят соответственно SmartPropoPlus, PPJ, fms. В виндовых джойстиках реакции на манипуляции на пульте нет, в фмс хаотично бегают каналы, никакой связи с реальными действиями не наблюдаю.

Пробовл менять положение тумблеров, как написано тут, тоже безуспешно.

Что еще попробовать? Вертолет уже трещит по швам, хочется как-то заставить сперва всех в симуляторе полетать. =)
