Коллеги, разыскиваются чертежи модели Як-12 под ДВС (бензин)
Буду признателен за помощь

[Bil]

Игорь, а чего говорит инет? Мне вроде прямые чертежи для изготовления модели пока модели пока не попадались.

[старик]

Андрей, я тож не видел, везде только Мессеры и Фоккевульфы,Спитфайеры, Пайперы и Цесны. В инете есть некоторое количество схем и общих видов с сечениями. Море фотографий. Нашел очень интересную монографию с поузловыми чертежами и описанием летной инструкции. Жутко не хочется по наитию самому 3D строить. У Таравердиева в книге кое что есть. Щас буду рассматривать.

Но, Як-12 настолько "старая" модель (строилась еще в 80-х в корде на местной СЮТ), что не может быть отсутствия чертежей именно МОДЕЛИ.
Потому и спросил....

Сообщение отредактировал старик: 26 Mar 2010 - 23:24

[Terranozavr]

По Як-12 более менее чертежи встречал только те, что у Рыбкина. Но у него не модель, а общие...
Кстати, Игорь, веточка на дизайне твоя?

К сожалению, конец месяца - должен себя ограничивать в трафике, а то бы поискал...

[старик]

Общие чертежи прототипа имеются. Просто решил пойти по пути наименьшего сопротивления и спросил чертеж модели.
Видать придется самому в АвтоГаде готовить

Дай ссылку на Рыбкинскую статью (если есть)

Сообщение отредактировал старик: 27 Mar 2010 - 16:44

[Terranozavr]

Дай ссылку на Рыбкинскую статью (если есть)

а чего же ей не быть
ссылка http://forum.rchobby.ru/public/style_emoticons/default/wink.gif

[старик]

Всё это очнуться здорово, чертежей там нет.
Суть в том, что мне нужен Як12 как буксир для планеров в размахе около 2м. Потому искал чертежи именно МОДЕЛИ.
Строить модель по прототипу можно, но хлопотно.....
Будем искать дальше .....

[старик]

Суть в том, что мне нужен Як12 как буксир для планеров в размахе около 2м. Потому искал чертежи именно МОДЕЛИ.

Ну, Хто ищет, тот иногда находит...

Нашел чертежи модели, но они меня не удовлетворили, потому воспользуемся обячными тремя видами и парой сечений.
Кроме того обнаружена в залежах инета прекрасная монография лохматого года выпуска с поузловыми чертежами-иллюстрацями.
Вся эта литература и будет использована в основе модели.

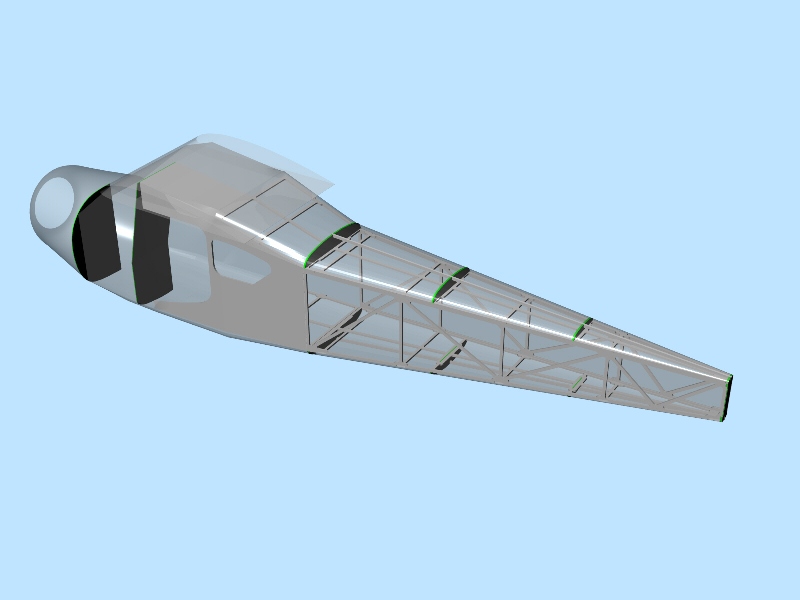

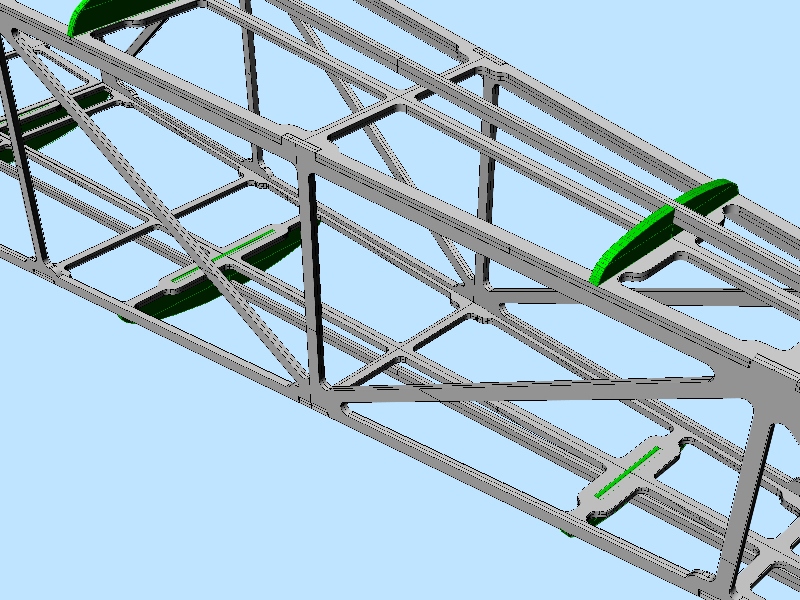

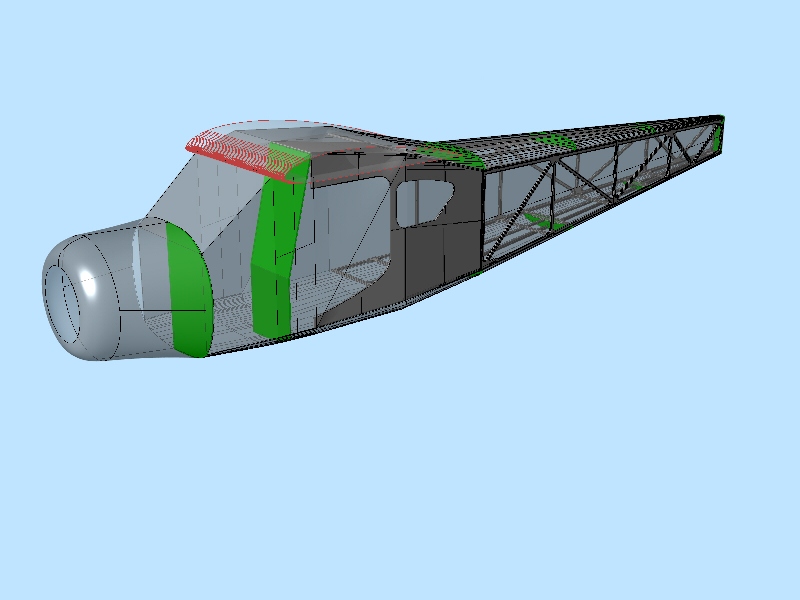

Чуток свободного времени (на работе) позволил набросать фюз и проработать хвостовую балку.
В основе конструкции будет зпложена оригинальная (т.е. как у оригинала) коробчатая балка с верхним и нижним гаргротами и капотом на носу...
Материал - фанера 3 мм, толщина стенок - 5 мм



Буду признателен за советы и критику...

[Andreef]

Буду признателен за советы и критику...

Хорошо.
А именно:
Ни одного шпангоута. За счет сужения стенок и гаргротов сборка должна упроститься.
Скорее всего получиться ровная ферма (самонаправл. эл-ты). Но беда в том, что режется материал по волокну (если конечно ты не собираешся использовать фанеру где направление волокон не имеет значение - но она стоит немеренно - х12= ) И все поперечные сечения
будут ослаблены, и результат не заставит себя долго ждать - покажут они себя еще при обтяжке - ферма будет похожа на сдутую камеру от волейбольного мяча. Конечно не со всех сторон - лишь по бокам. Может быть я увидел только начало работы по фюзеляжу и боковые стенки скоро обретут форму, похожую на гаргроты, благодаря стрингерам?

[старик]

Хорошо.
А именно:
Ни одного шпангоута. За счет сужения стенок и гаргротов сборка должна упроститься.
Скорее всего получиться ровная ферма (самонаправл. эл-ты).

Поделюсь мвслями, сподвигшие на сию конструкцию.

Шпангоуты умышленно отсутствуют, т.к:
- При сборке боковых стенок ТОЛЬКО на шпангоутах хвост будет здорово гулять и без стапеля собрать сложновато. Стапелями служат верхняя и нижняя крышки. Для гаргрота используются только формообразующие полушпангоуты.
- ферма довольно сильно сужается, что потребует ручной подгонки торцов шпангоутов. Станок не умеет резать фанеру под углом к горизонту. Особливо это касается узла шип-паз. Паз придется либо заранее сильно расширять, либо подтачивать. На "старолетах" стоят шпангоуты из 1,5 мм авиационки. для нее этих проблем нет из-за толщины, но она 1 х 12 по цене.

при обтяжке - ферма будет похожа на сдутую камеру от волейбольного мяча. Конечно не со всех сторон - лишь по бокам.

Была у маня такая мысля, что вертикальные стойки боковин слабоваты. Правда я рассматривал вариант продавливания их рукой, но потом отогнал, т.к. нефиг за хвост модель хватать
Про обтяжку не подумал, каюсь.
Стрингеров на поверхности боковин не планируются.
- Может стоит между вертикальными стенками боковин установить поперечины? Это усилит сопротивление на прогиб
- Или пустить "стрингеры" изменением формы окон облегчения с треуголных на продольные (прямоугольные)?
- оба варианта вместе...

Пока в задумчивости, но жду совета для выхода из ступора.... а пока пойду к крылу...

[старик]

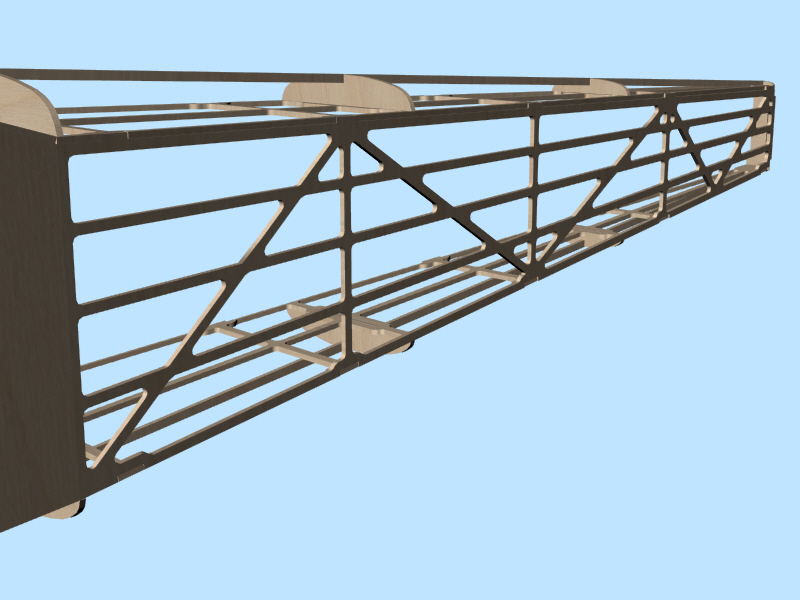

.... пустить "стрингеры" изменением формы окон облегчения с треугольных на продольные (прямоугольные)?

Что то типа того, . Ну и почти копийная конструкция получилась :rolleyes

[Andreef]

Что то типа того, . Ну и почти копийная конструкция получилась :rolleyes

Не те нагрузки - боковые стрингеры не нужны (вес добавляют, а поперечной жесткости пропорционально нет).
На мой взгляд достаточно усилить верт. стойки фермы накладками, нарезанными по волокну.

[старик]

Со стрингерами это я к копийности рванул... Да и распределил изгибающий момент на вертикальных стойках по их длине.... В замен конечно вес попер.... Скорее всего стоит отбросить идею Вот и выбирай тут..

Установка накладок (8 шт на хвост балку)вдоль верт стоек конечно более жесткая конструкция. Мы вновь возвращаемся к шпангоутам, но составным по ферме.

Последняя шальная мысля на сегодня:

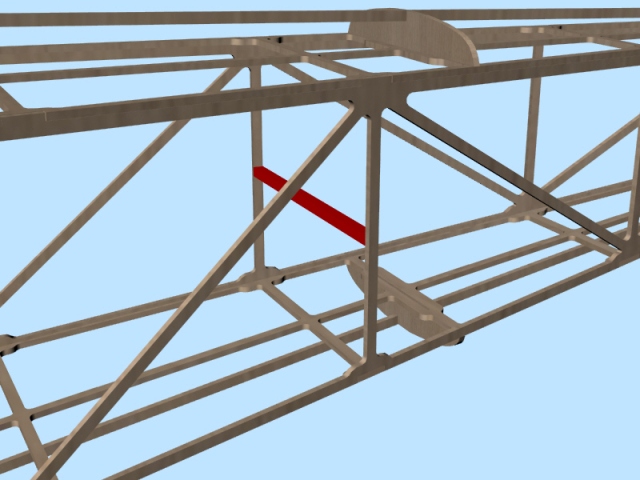

установить НЕ вертикальные накладки на стойки боковины фермы, а горизонтальные распорки между двумя верт. стойками боковин фермы. Их понадобится 4 шт на всю хв. балку (чем меньше деталей, тем проще работать, да и веса в 3 раза меньше). Высота 2-й стойки - 100 мм. Полустойка в 50 мм с сечением фанеры 3*5 должна выстоять на изгиб против обтяжки.

Хотя решение придет само собой после изготовления боковин и ощупывания пальцем. Вырезать и вклеить вертикальные накладки или горизонтальные распорки никогда не поздно даже на собранной ферме.

Сообщение отредактировал старик: 21 Apr 2010 - 23:25

[Bil]

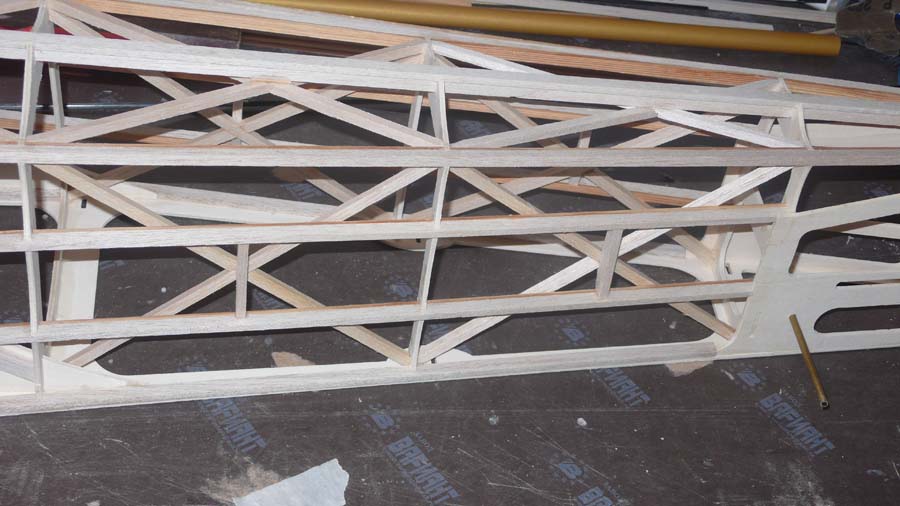

Игорь, не вертикальные, горизонтальные, а диагональные. Млжно просто из бальзовых реек. жёсткости добавит - сам не поёмёшь, чО случилось.

[старик]

Не, Андрей, таким мазохизмом заниматься не буду.
Хочу хвостовуху из 4 пластин (с некоторым усилением) и все. Собрал за 30 мин и готово.
Основа заложена, а остальное оставим пока на додумывание. Пойду плоскостями баловаться...

Сообщение отредактировал старик: 22 Apr 2010 - 10:47

[старик]

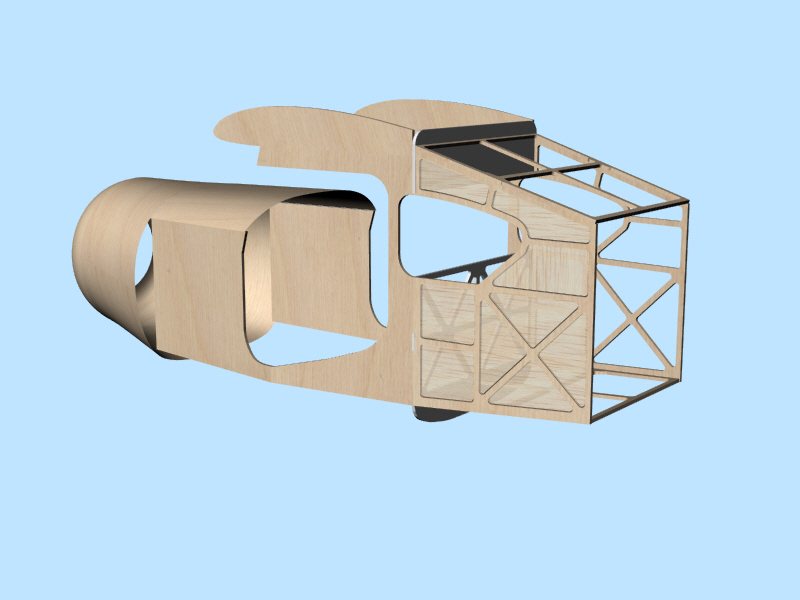

Еще немного о фюзе.
- Дабы не зашивать полностью всю массивную боковину кабины бальзой, проскочила мысль "заткнуть" окна облегчения бальзовыми 3 мм "пробками". Отшкурим, загрунтуем, покрасим... Видать совсем не будет...
- Центроплан вырежется заодно с боковиной и будет прорешечен поперечными шпангоутами.

Сообщение отредактировал старик: 23 Apr 2010 - 11:16

[старик]

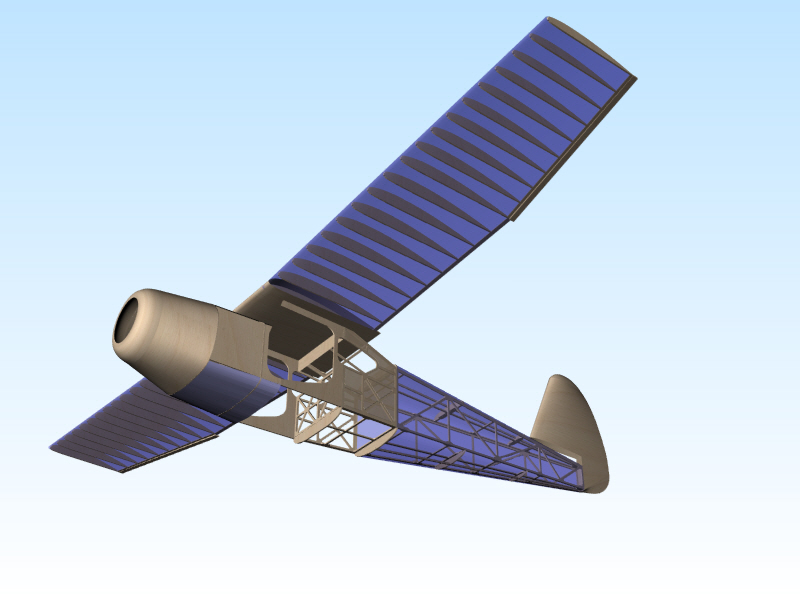

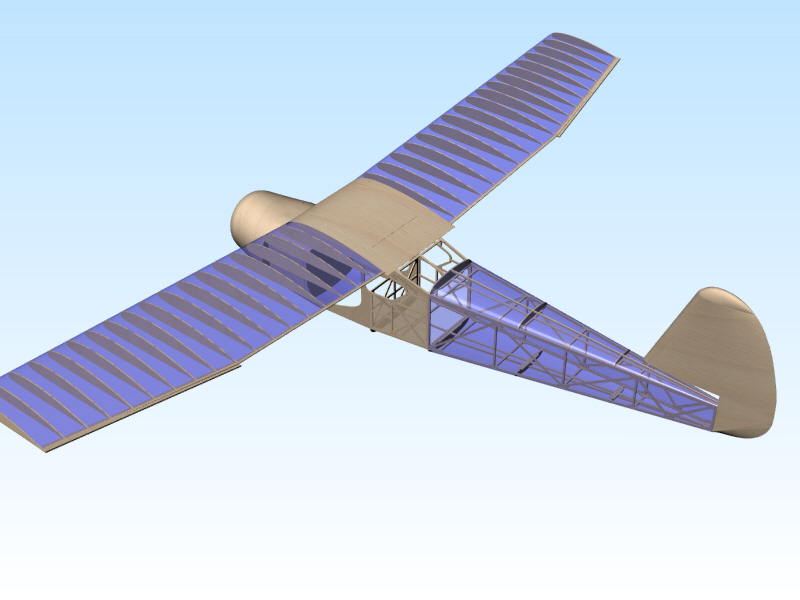

Человек - такая натура, что никогда не может удержаться от того, что бы побыстрее взглянуть на труды рук своих....
.... пусть даже и без колес и хвоста...

Сообщение отредактировал старик: 24 Apr 2010 - 15:19

[старик]

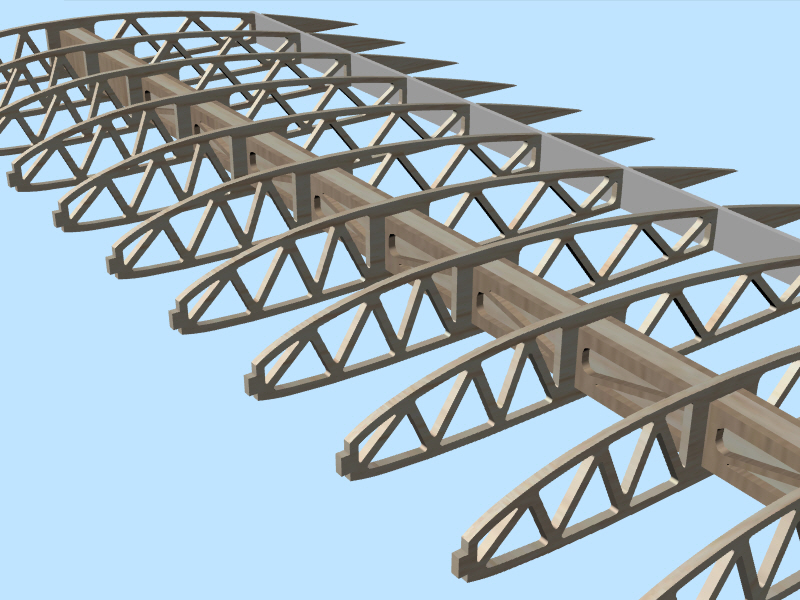

Бороться с весом будем хирургически жестоко....

[Terranozavr]

а такое возможно? или станку все равно, что резать?

[старик]

Станок режет обычно то, что ему начертят.

Стенки там не тонкие 2,5- 5мм из 3 мм материала. Это даже очень жирно для станка при его толщине луча в 0,15 мм. Просто дальнейшее утончение не приведет к потере веса, зато жесткость просто рухнет.
